Skrzynia biegów Nidec Shimpo
>
|
| Miejsce pochodzenia | Japonia |
| Orzecznictwo | CE，ISO |

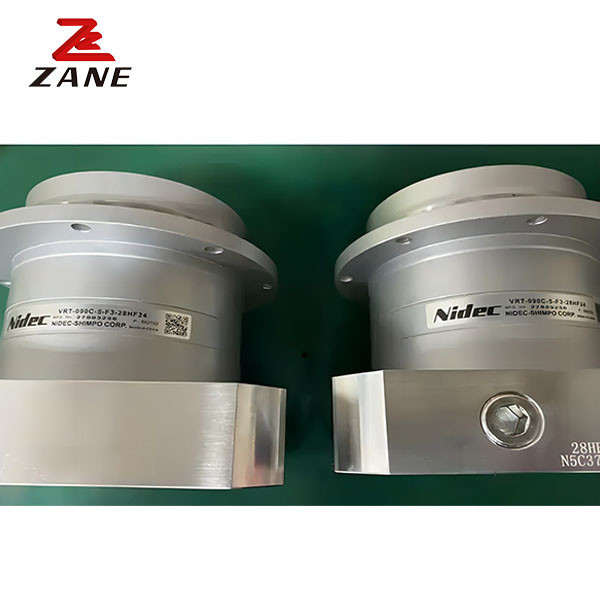

Reduktor skrzyni biegów planetarnych serii VRT Reduktor Shimpo dla serwomotora
Reduktor planetarny jest szeroko stosowanym produktem przemysłowym, który może zmniejszyć prędkość silnika i zwiększyć moment obrotowy.transport, budownictwa i innych gałęzi przemysłu.
|
Ramka Wielkość |
Etap | Wskaźnik |
Nazwa moment wyjściowy |
Maksymalny moment wyjściowy |
Moment awaryjnego zatrzymania |
Nazwa Prędkość wejścia |
Maksymalny Prędkość wejścia |
Dopuszczalne Obciążenie promieniowe |
Dopuszczalne Obciążenie osiowe |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 140 | 1 Samotny | 4 | 240 | 700 | 1250 | 2000 | 4000 | 8000 | 5600 |
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 8500 | 6000 | ||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 9400 | 6700 | ||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 10000 | 7400 | ||
| 2 podwójne | 16 | 360 | 700 | 1250 | 2000 | 400 | 12000 | 8500 | |
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 13000 | 9100 | ||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 9800 | ||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 14000 | 10000 | ||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 15000 | 11000 | ||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 16000 | 11000 | ||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 17000 | 12000 | ||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 19000 | 13000 | ||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 19000 | 14000 |
|
Ramka Wielkość |
Etap | Wskaźnik |
Maksymalny Obciążenie promieniowe |
Maksymalny Obciążenie osiowe |
Waga |
Chwileczkę. Z inercji ≤ 28 |
Chwileczkę. Z inercji ≤ 38 |
Chwileczkę. Z inercji ≤ 48 |
Chwileczkę. Z inercji ≤ 65 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 140 |
1 Samotny |
4 | 19000 | 14000 | 15 | - | 11.0 | 18 | 33 |
| 5 | 19000 | 14000 | - | 7.7 | 14 | 29 | |||
| 7 | 19000 | 14000 | - | 5.1 | 12 | 27 | |||
| 10 | 19000 | 14000 | - | 3.8 | 10 | 25 | |||
|
2 Podwójne. |
16 | 19000 | 14000 | 17 | 3.8 | 5.5 | 12 | - | |
| 20 | 19000 | 14000 | 2.6 | 4.3 | 11 | - | |||
| 25 | 19000 | 14000 | 2.5 | 4.2 | 11 | - | |||
| 28 | 19000 | 14000 | 3.4 | 5.1 | 11 | - | |||
| 35 | 19000 | 14000 | 2.4 | 4.1 | 10 | - | |||
| 40 | 19000 | 14000 | 1.1 | 2.9 | 9.2 | - | |||
| 50 | 19000 | 14000 | 1.1 | 2.9 | 9.1 | - | |||
| 70 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - | |||
| 100 | 19000 | 14000 | 1.1 | 2.8 | 9.1 | - |
Szybkie zastosowanie
Duży precyzyjny reduktor biegów planetarnych jest szeroko stosowany w: molo, górnictwie, transporcie, podnoszeniu, budownictwie, ropie naftowej, oceanie, statku, stali i innych dziedzinach.
Mały (mikro) precyzyjny reduktor planetarny jest szeroko stosowany w urządzeniach medycznych, inteligentnym domu, produktach elektronicznych konsumenckich, napędzie antenowym, urządzeniach gospodarstwa domowego, napędzie samochodowym, robocie, samolocie,itd..
