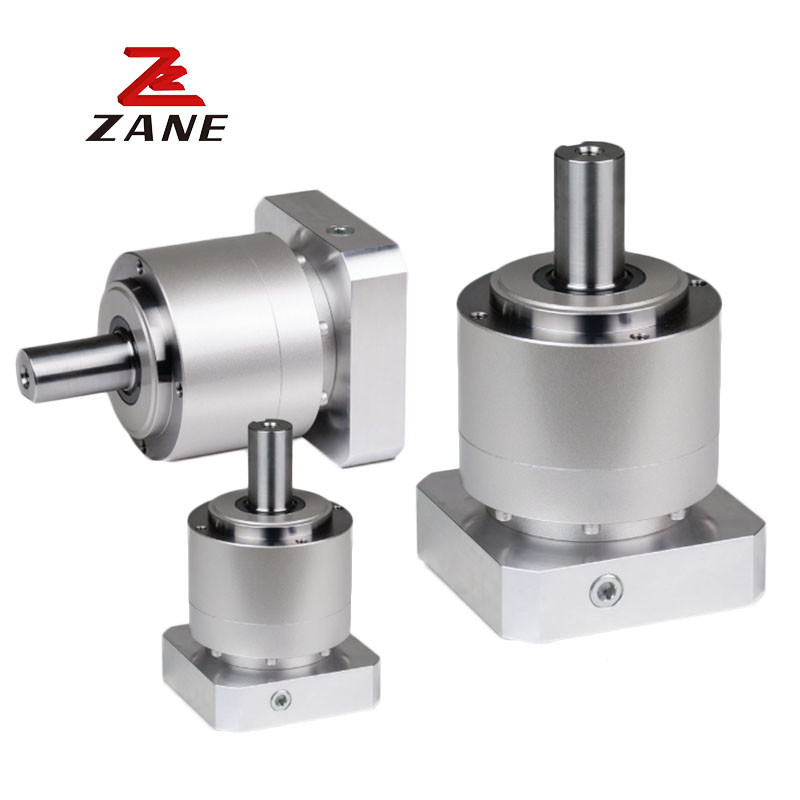

Wysokiej precyzji Shimpo przekładnia przekładnia powierzchniowa przekładnia planetarna reduktor przekładni serii VRL
  • Wysokiej precyzji Shimpo przekładnia przekładnia powierzchniowa przekładnia planetarna reduktor przekładni serii VRL
Wysokiej precyzji Shimpo przekładnia przekładnia powierzchniowa przekładnia planetarna reduktor przekładni serii VRL

Wysokiej precyzji Shimpo przekładnia przekładnia powierzchniowa przekładnia planetarna reduktor przekładni serii VRL

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Szczegóły Produktu
Numer modelu:
VRT155
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria VRL
Waga:
12 kg
Rodzaj przekładni:
Heliksowe planetarne
Maksymalny współczynnik biegów:
35:1
Montowanie:
Zestaw do montażu silnika
Wprowadzenie reduktoru:
Połączenie, kręgosłup
High Light:

Sprzęt planetarny Shimpo

,

Precyzyjna skrzynia biegów Shimpo

,

Zestaw biegów Shimpo serii VRL

Opis produktu

Opis produktu:

SHIMPO kontynuuje rozwój technologii biegów o wysokiej precyzji, które spełniają zmieniające się potrzeby naszych klientów. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. Zmniejszacz biegów serwo planetarnych jest doskonałym rozwiązaniem dla zastosowań serwomotorów, takich jak maszyny do pakowania, bramki, maszyny do formowania wtryskowego, pick and place,i przesuwek liniowychJeśli masz jakiekolwiek pytania lub potrzebujesz dodatkowych informacji na temat któregokolwiek z produktów wymienionych w tych komunikatów prasowych, nie wahaj się skontaktować z nami.



Parametry techniczne:


Ramka
wielkość

Etap
Wskaźnik
Nomina
moment wyjściowy
Maksymalny
moment wyjściowy
Nagły wypadek
sGórnemoment obrotowy
Nazwa
Wpływtprędkość
Maksymalny
prędkość wejścia
PermiTted
obciążenie promieniowe
Dopuszczalne
obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
120B
Samotny		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

Podwójne.		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Ramka
wielkość

Etap

Wskaźnik
Maksymalny
radiJa...Ja...oad
Maksymalny
ośJa...obciążenie
Waga
Chwileczkę.
bezwładności
(≤ φ19)
Chwileczkę.
bezwładności
(≤φ28)
Chwileczkę.
bezwładności
(≤φ38)
Chwileczkę.
bezwładności
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
Samotny		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

Podwójne.		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Wysokiej precyzji Shimpo przekładnia przekładnia powierzchniowa przekładnia planetarna reduktor przekładni serii VRL 0Wysokiej precyzji Shimpo przekładnia przekładnia powierzchniowa przekładnia planetarna reduktor przekładni serii VRL 1



Najważniejsze:

  • Wykorzystuje się go do kontroli ruchu średniej i wysokiej klasy
  •
  • Największy dostępny na rynku zakres rozmiarów ram i proporcji
  •
  • Najlepsza reakcja przeciwna w klasie (≤ 5 min łuku)
  •
  • Szeroki wachlarz adapterów montażowych zapewnia proste, precyzyjne mocowanie do każdego silnika
  •
  • Roztwór bezobsługowy, który jest smarowany przez całe życie
  •
  • Wysokiej wydajności tłuszcz umożliwia elastyczny montaż w dowolnej orientacji
  •
  • Standardowe w branży wymiary montażu
