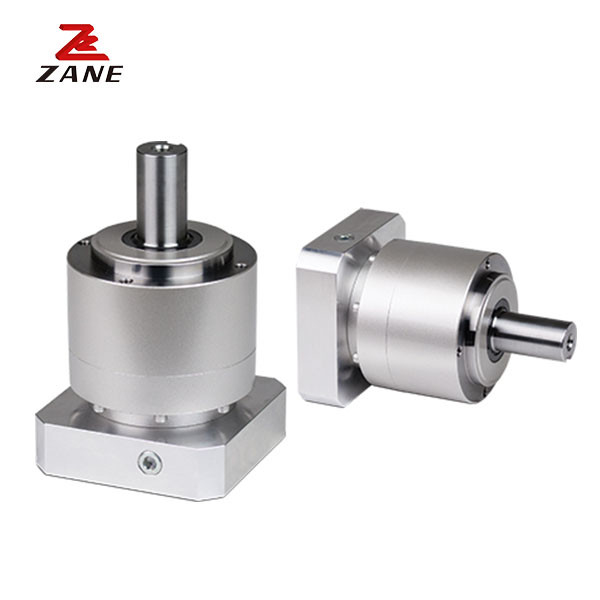

Nidec Shimpo VRL Series Inline Planetary Gearbox dla przemysłu
  • Nidec Shimpo VRL Series Inline Planetary Gearbox dla przemysłu
Nidec Shimpo VRL Series Inline Planetary Gearbox dla przemysłu

Nidec Shimpo VRL Series Inline Planetary Gearbox dla przemysłu

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Numer modelu VRL
Szczegóły Produktu
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria VRL
Waga:
2 kg
Rodzaj przekładni:
Planetarny
Maksymalny moment obrotowy:
35N.m/50N.m
Maksymalne obciążenie osiowe:
1100N
Płynny obrót:
Mniej pulsacji
Zastosowanie:
maszyneria
High Light:

Zestaw biegów planetarnych w linii VRL

,

Nidec Shimpo Inline Planetary Gearbox

,

Przemysłowa skrzynia biegów wewnętrznych

Opis produktu

Opis produktu:

Seria VRL jest wszechstronna na rynku planetarnych skrzyń biegów.Ten produkt jest naprawdę najlepszy w swojej klasie..5 arc-min backlash pozwala na zastosowanie VRL w szerokim zakresie zastosowań, w których dokładność i dynamika są istotne, ale koszty są niepokojące.



VRL jest doskonałym wyborem do zastosowań servo w systemach pakowania, obsługi i automatyzacji.co czyni go atrakcyjną opcją dla najbardziej trudnych środowiskOferujemy najszerszy wybór rozmiarów ram i proporcji, dając naszym klientom większą elastyczność niż kiedykolwiek wcześniej.Standardowe w branży wymiary montażu pozwalają na wdrożenie VRL w starszych konstrukcjach maszyn, oszczędzając naszym klientom cenny czas.



Parametry techniczne:


Ramka
wielkość
Etap

Wskaźnik
Nazwa
moment wyjściowy
Maksymalny
moment wyjściowy
Nagły wypadeky
Przestań.dorqUE
Nazwa
prędkość wejścia
Maksymalny
prędkość wejścia
PermitTed
obciążenie promieniowe
Dopuszczalne
obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
070B
Samotny		 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530

Podwójne.		 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100





Ramka
wielkość
Etap

Wskaźnik
Maksymalny
obciążenie promieniowe
Maksymalny
obciążenie osiowe
Waga
Chwileczkę.
bezwładności
(≤φ8)
Chwileczkę.
bezwładności
(≤φ14)
Chwileczkę.
bezwładności
(≤ φ19)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2]
070B
Samotny		 3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34

Podwójne.		 15 1200 1100 1.7 0.055 0.14 一
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13 一
45 1200 1100 0.053 0.13 一
50 1200 1100 0.049 0.13 一
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一



Nidec Shimpo VRL Series Inline Planetary Gearbox dla przemysłu 0

Nidec Shimpo VRL Series Inline Planetary Gearbox dla przemysłu 1

Wykorzystanie:

1.Węglowodane przekładnie spiralne z własnym procesem wtórnego wykończenia dla wyższej dokładności i płynnego, cichego działania. 40% większa powierzchnia zęba niż standardowy w branży


2.Jednoczęściowy wał wyjściowy i nośnik planety z dwoma łożyskami na bieżnikach planetarnych.


3Źródło: Wykorzystanie nośników rurowych bez klatek, które zapewniają doskonałą gęstość momentu obrotowego i sztywność skrętową.


4Unikalna konstrukcja uszczelnienia wejściowego labiryntu znacznie zmniejsza ciepło i zwiększa wydajność systemu.


5.Optymalizowany system montażu z aktywnym skupieniem się na średnicy pilota silnika gwarantuje ustawienie silnika.


6.Prawdziwe koncentryczne połączenie zacisku wału silnika, zoptymalizowane dla konkretnego silnika.


7.Zespoły obrotowe obrobione bezpośrednio w obudowie, nie spawane ani nie wciskane. Zapewnia większą koncentryczność i eliminuje wahania prędkości

Nidec Shimpo VRL Series Inline Planetary Gearbox dla przemysłu 2
