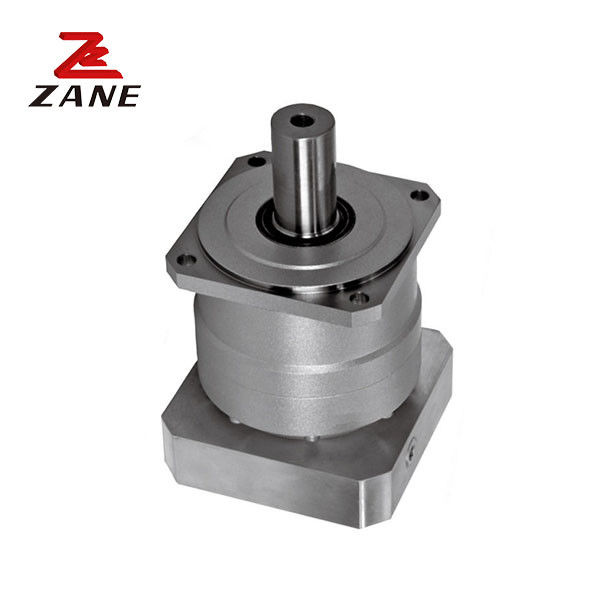

Nidec przekładnia wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB
  • Nidec przekładnia wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB
Nidec przekładnia wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB

Nidec przekładnia wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec Shimpo
Orzecznictwo CE，ISO
Numer modelu VRB
Szczegóły Produktu
Nazwa handlowa:
Shimpo
Zakres stosowania:
Automatyka przemysłowa
Numer modelu:
VRB-090C-7-K3-28HB22
Flanka:
090C
Rozmiar kołnierza:
28HB22
Rodzaj przekładni:
Reduktor przekładni śrubowej
Formularz układu:
Typ współosiowy
Dostosowanie przetwarzania:
Wykorzystanie urządzeń nieobróbkowych
Próbka lub zapas:
Akcje
Podkreślić:

VRB Planetary Helical Gear

,

Zestaw biegów Nidec Planetary Helical Gear

,

Wysokiej precyzji sprzęt spiralny planetarny

Opis produktu

NidecSkrzynia biegów wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB



1Wysoka precyzja: odległość od tyłu mniejsza niż 3 minuty (0,05°), pozycjonowanie, może zapewnić pełną wydajność serwomotora.


2. Ciche: wykorzystanie sprzętu spiralnego w celu osiągnięcia płynnego i cichego działania.


3Wysoka sztywność i silny moment obrotowy: zastosowanie integralnych łożysk kulkowych znacznie poprawia sztywność i moment obrotowy.


4. Flanka, układ osobowy: można go zainstalować na każdym silniku na świecie.


5Duże obciążenie: łożysko główne przyjmuje stożkowe łożyski rolkowe z igłą w celu osiągnięcia dużej zdolności obciążeniowej.


6. wał wyjściowy, złącze: ułatwia połączenie z urządzeniem i może być zainstalowany na każdym silniku na świecie.


7Brak wycieku tłuszczu: zastosowanie wysokiej lepkości, niełatwe do oddzielenia tłuszczu, skutecznie zapobiega wyciekowi tłuszczu.


8Wysoka ochrona: przyjęty jest poziom ochrony IP65, który może być stosowany w każdym trudnym środowisku.


9. Długa żywotność i łatwa konserwacja: nie ma potrzeby wymiany tłuszczu w ciągu 20.000 godzin użytkowania produktu, a użytkowanie jest bardziej niepokojące.



Ramka

wielkość

 Etap Wskaźnik Nominalny moment wyjściowy Maksymalny moment wyjściowy Moment awaryjnego zatrzymania Nominalna prędkość wejścia Maksymalna prędkość wejścia Dopuszczalneobciążenie promieniowe Dopuszczalne obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Samotny

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Podwójne. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Ramka

wielkość



Etap



Wskaźnik

 Maksymalne obciążenie promieniowe



Maksymalny

obciążenie osiowe



Waga

 Moment bezwładności (φ8) Moment bezwładności (φ14)



Moment bezwładności (φ19)

 Moment bezwładności)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Samotny

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Podwójne.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Nidec przekładnia wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB 0

Nidec przekładnia wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB 1

Nidec przekładnia wysokiej precyzji Planetary Helical Gear Stepper Servo Motor Reducer VRB 2
