Skrzynia biegów Nidec Shimpo
>
|
| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | Nidec Shimpo |
| Orzecznictwo | CE，ISO |
| Numer modelu | VRT |

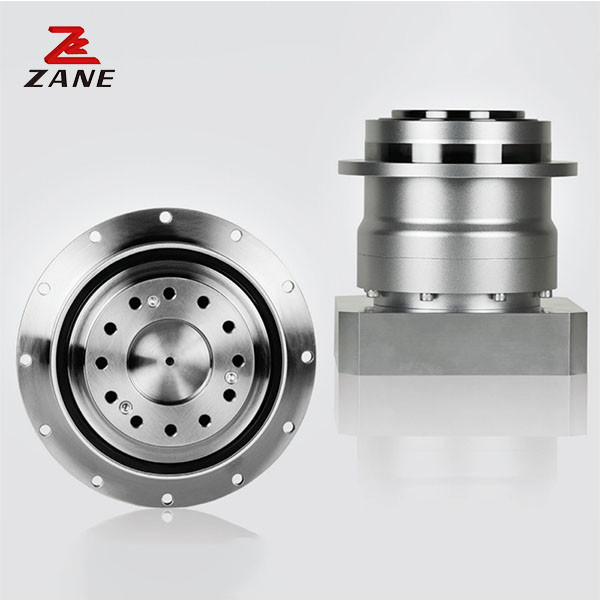

Oryginalne oryginalne serwomotory NIDEC-SHIMPO z różnymi modelami
Seria VRT wyznacza nowy standard dla zastosowań redukcji biegów serwomotorów, które wymagają wyjątkowej sztywności skrętowej i wysokiej dokładności pozycji.Wyjście reduktora w stylu węzła ma interfejs montażowy ISO9409 i zapewnia lepszą elastyczność w montażu zębówReduktor jest oferowany w siedmiu różnych rozmiarach ram i w wielu stosunkach 1-stopniowych i 2-stopniowych.Większe rozmiary ramy obejmują łącznikowe łożyska rolkowe, które mają lepsze właściwości radiałowe i osiowe w porównaniu z łożyskami powszechnie stosowanymi w projektach konkurentów, dzięki czemu poprawiono oceny w stosunku do tych produktów w swojej konkurencyjnej klasie.
|
Ramka Wielkość |
Etap | Wskaźnik |
Nazwa moment wyjściowy |
Maksymalny moment wyjściowy |
Moment awaryjnego zatrzymania |
Nazwa Prędkość wejścia |
Maksymalny Prędkość wejścia |
Dopuszczalne Obciążenie promieniowe |
Dopuszczalne Obciążenie osiowe |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 090 | 1 Samotny | 4 | 75 | 125 | 250 | 3000 | 6000 | 750 | 620 |
| 5 | 75 | 125 | 250 | 3000 | 6000 | 780 | 680 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 830 | 740 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 870 | 790 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 910 | 830 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 950 | 880 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 980 | 920 | ||
| 2 podwójne | 16 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1100 | |
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1200 | 1200 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1300 | 1400 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1400 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 1600 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 1700 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 1600 | 1700 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 1700 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 1700 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 1700 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2000 | 1700 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 1700 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2100 | 1700 |
|
Ramka Wielkość |
Etap | Wskaźnik |
Maksymalny Obciążenie promieniowe |
Maksymalny Obciążenie osiowe |
Waga |
Chwileczkę. Z inercji ≤ 8 |
Chwileczkę. Z inercji ≤ 14 |
Chwileczkę. Z inercji ≤ 19 |
Chwileczkę. Z inercji ≤ 28 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 090 |
1 Samotny |
4 | 3300 | 1700 | 3.6 | - | 0.77 | 1.2 | 2.9 |
| 5 | 3300 | 1700 | - | 0.58 | 1.0 | 2.9 | |||
| 6 | 3300 | 1700 | - | 0.48 | 0.94 | 2.8 | |||
| 7 | 3300 | 1700 | - | 0.41 | 0.88 | 2.8 | |||
| 8 | 3300 | 1700 | - | 0.37 | 0.84 | 2.8 | |||
| 9 | 3300 | 1700 | - | 0.35 | 0.81 | 2.8 | |||
| 10 | 3300 | 1700 | - | 0.33 | 0.80 | 2.8 | |||
|
2 Podwójne. |
16 | 3300 | 1700 | 4 | 0.16 | 0.31 | 0.75 | - | |
| 20 | 3300 | 1700 | 0.14 | 0.29 | 0.73 | - | |||
| 25 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 28 | 3300 | 1700 | 0.14 | 0.30 | 0.73 | - | |||
| 35 | 3300 | 1700 | 0.13 | 0.28 | 0.72 | - | |||
| 40 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 45 | 3300 | 1700 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 3300 | 1700 | 0.10 | 0.25 | 0.70 | - | |||
| 60 | 3300 | 1700 | 0.099 | 0.25 | 0.70 | - | |||
| 70 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 80 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 90 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - | |||
| 100 | 3300 | 1700 | 0.098 | 0.25 | 0.69 | - |
VRT jest wydajnym, kompaktowym i solidnym rozwiązaniem dla producentów sprzętu.VRT jest często stosowany w większych aplikacjach indeksowania i tabelach targowych, powszechnie stosowane w przyrządach do formowania metali, wyposażenia do napełniania, maszyn do pakowania i systemów automatyki montażu.
