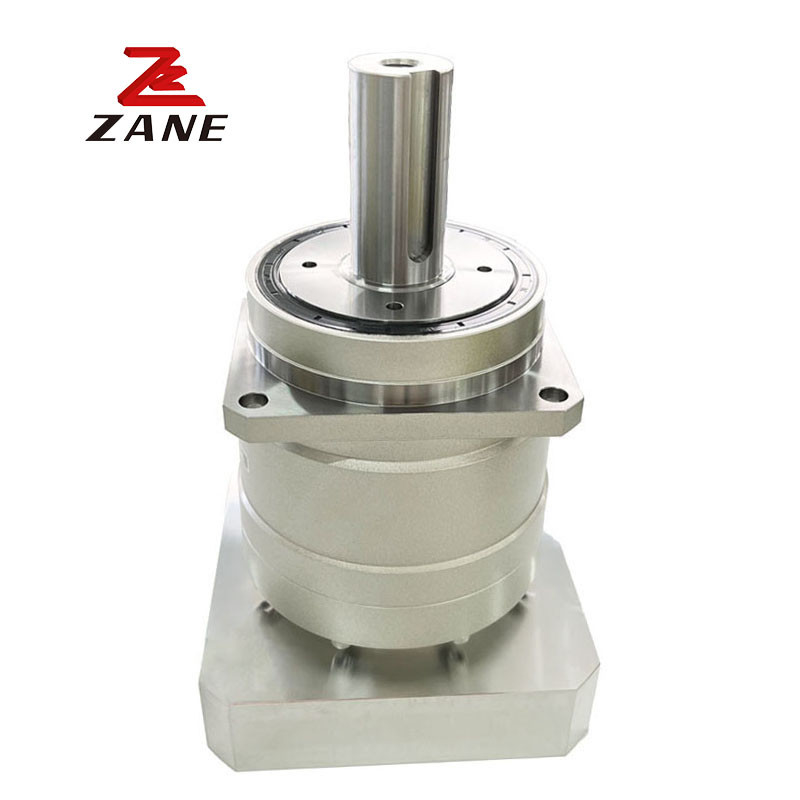

Nierdzewna stal Nidec Shimpo VRS Series Planetary Gearbox For Industrial
  • Nierdzewna stal Nidec Shimpo VRS Series Planetary Gearbox For Industrial
Nierdzewna stal Nidec Shimpo VRS Series Planetary Gearbox For Industrial

Nierdzewna stal Nidec Shimpo VRS Series Planetary Gearbox For Industrial

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Numer modelu VRS
Szczegóły Produktu
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria WRS
Wielkość:
060C, 075C, 100C, 140C, 180C, 210C, 240C
Waga:
3 kg
Współczynnik redukcji:
3-100
Nominalny moment wyjściowy:
18-2400Nm
Układ przekładni:
Planetarny
Wykorzystane branże:
Zakład produkcyjny, handel detaliczny
High Light:

System biegów planetarnych serii ze stali nierdzewnej

,

Nidec Shimpo System biegów planetarnych

Opis produktu

Opis produktu:

Kompaktny i precyzyjny VRS jest idealnym rozwiązaniem dla wymagających wymagań dotyczących dokładności i prędkości pozycjonowania.zastosowania w ciągłym obsłudze, w których redukcja ciepła jest kluczowaWyposażony w dwa rzędy wytrzymałych, spinalnych łożysk rolkowych, VRS działa płynnie i cicho nawet przy najtrudniejszych siłach dynamicznych i statycznych.


System VRS jest dostępny z ograniczoną reakcją przeciwnej, mniejszą niż 2 minuty łukowej, aby z łatwością obsługiwać dynamiczne narzędzia maszynowe i aplikacje robotyczne.ten produkt jest doskonałym partnerem dla modeli servomotorycznych o większej wydajności.

Parametry techniczne:

Ramka

Wielkość

 Etap Wskaźnik

Nazwa

moment wyjściowy

Maksymalny

moment wyjściowy

 Moment awaryjnego zatrzymania

Nazwa

Prędkość wejścia

Maksymalny

Prędkość wejścia

Dopuszczalne

Obciążenie promieniowe

Dopuszczalne

Obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
075B 1 Samotny 3 50 80 200 3000 6000 2300 3400
4 75 125 250 3000 6000 2500 3700
5 75 125 250 3000 6000 2700 3900
6 75 125 250 3000 6000 2800 3900
7 75 125 250 3000 6000 3000 3900
8 75 125 250 3000 6000 3100 3900
9 50 80 200 3000 6000 3200 3900
10 50 80 200 3000 6000 3300 3900
2 podwójne 15 50 80 200 3000 6000 3700 3900
16 75 125 250 3000 6000 3800 3900
20 75 125 250 3000 6000 4000 3900
25 75 125 250 3000 6000 4300 3900
28 75 125 250 3000 6000 4300 3900
30 50 80 200 3000 6000 4300 3900
35 75 125 250 3000 6000 4300 3900
40 75 125 250 3000 6000 4300 3900
45 50 80 200 3000 6000 4300 3900
50 75 125 250 3000 6000 4300 3900
60 75 125 250 3000 6000 4300 3900
70 75 125 250 3000 6000 4300 3900
80 75 125 250 3000 6000 4300 3900
90 50 80 200 3000 6000 4300 3900
100 50 80 200 3000 6000 4300 3900



Ramka

Wielkość

 Etap Wskaźnik

Maksymalny

Obciążenie promieniowe

Maksymalny

Obciążenie osiowe

 Waga

Chwileczkę.

Z inercji ≤ 8

Chwileczkę.

Z inercji ≤ 14

Chwileczkę.

Z inercji ≤ 19

Chwileczkę.

Z inercji ≤ 28
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
075B

1

Samotny

 3 4300 3900 3.4 - 0.67 1.1 3.1
4 4300 3900 - 0.47 0.93 2.9
5 4300 3900 - 0.38 0.85 2.9
6 4300 3900 - 0.34 0.81 2.8
7 4300 3900 - 0.31 0.78 2.8
8 4300 3900 - 0.30 0.76 2.8
9 4300 3900 - 0.29 0.75 2.8
10 4300 3900 - 0.29 0.75 2.8

2

Podwójne.

 15 4300 3900 3.8 0.13 0.28 0.72 -
16 4300 3900 0.14 0.30 0.73 -
20 4300 3900 0.13 0.28 0.72 -
25 4300 3900 0.12 0.28 0.71 -
28 4300 3900 0014 0.29 0.73 -
30 4300 3900 0.099 0.25 0.70 -
35 4300 3900 0.12 0.27 0.71 -
40 4300 3900 0.098 0.25 0.69
45 4300 3900 0.12 0.27 0.71 -
50 4300 3900 0.098 0.25 0.69 -
60 4300 3900 0.098 0.25 0.71 -
70 4300 3900 0.098 0.25 0.69 -
80 4300 3900 0.097 0.25 0.69 -
90 4300 3900 0.097 0.25 0.69 -
100 4300 3900 0.097 0.25 0.69 -





Nierdzewna stal Nidec Shimpo VRS Series Planetary Gearbox For Industrial 0Nierdzewna stal Nidec Shimpo VRS Series Planetary Gearbox For Industrial 1

Charakterystyka:

Powłoki obudowy i wykończenia powierzchniowe: FDA White
Epoksy, stal.
Ochrona przed wejściem: IP65 Ochrona dostępna przy użyciu specjalnych uszczelnienia wejściowego, uszczelnienia wyjściowego i uszczelniaczy
Materiał wału wyjściowego: stal nierdzewna, w tym elementy mocujące
Smarowanie: tłuszcz certyfikowany przez NSF H1 do celów spożywczych

  1.
