Precyzyjny reduktor przekładni planetarnej Shimpo VRB140 dla robota
  • Precyzyjny reduktor przekładni planetarnej Shimpo VRB140 dla robota

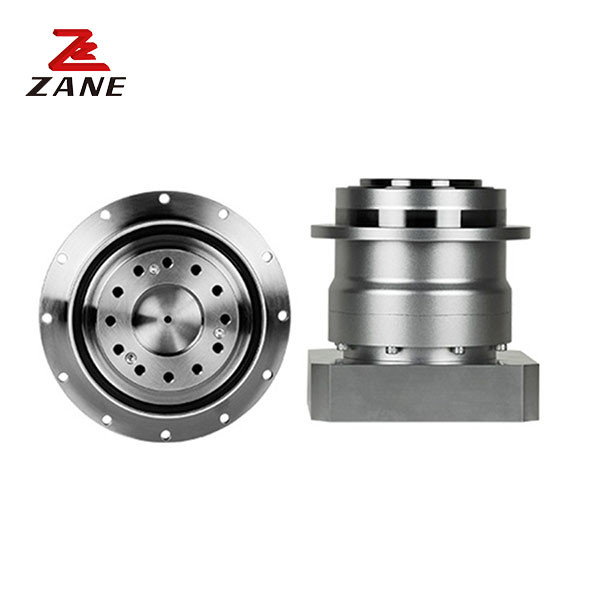

Precyzyjny reduktor przekładni planetarnej Shimpo VRB140 dla robota

Precyzyjny reduktor przekładni planetarnej Shimpo VRB140 dla robota

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Numer modelu VRB
Szczegóły Produktu
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria VRB
Masę (kg):
6 kg
Rozmiar ramki:
140
Układ przekładni:
Planetarny
Maksymalne obciążenie promieniowe:
9100N
Maksymalne obciążenie osiowe:
8200N
Zastosowanie:
Robotyka, sprzęt automatyki, maszyna CNC
High Light:

Przekładnia Shimpo o wysokiej precyzji

,

reduktor przekładni planetarnej robota

,

reduktor przekładni planetarnej VRB140

Opis produktu

Opis produktu:

Przesyłki biegów Nidec Shimpo to wysokiej jakości skrzynki biegów zaprojektowane do niezawodnej i wydajnej pracy w zastosowaniach robotycznych, sprzętu automatycznego i maszyn CNC.Produkowany przez Nidec Shimpo, ta skrzynia biegów jest zbudowana z materiału żelaznego dla maksymalnego obciążenia promiennego 9100N i układu biegów planetarnych.co czyni go idealnym wyborem dla każdej maszyny automatycznej.

Parametry techniczne:

Ramka

wielkość

 Etap Wskaźnik Nominalny moment wyjściowy Maksymalny moment wyjściowy Moment awaryjnego zatrzymania Nominalna prędkość wejścia Maksymalna prędkość wejścia Dopuszczalne obciążenie promieniowe Dopuszczalne obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

Samotny

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
Podwójne. 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Ramka

wielkość



Etap



Wskaźnik

 Maksymalne obciążenie promieniowe



Maksymalny

obciążenie osiowe

Waga

 Moment bezwładności (φ19) Moment bezwładności (φ28) Moment bezwładności (φ38) Moment bezwładności (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

Samotny

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











Podwójne.

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Precyzyjny reduktor przekładni planetarnej Shimpo VRB140 dla robota 0Precyzyjny reduktor przekładni planetarnej Shimpo VRB140 dla robota 1

Rodzaje narzędzi:

Skrzynia biegów Nidec Shimpo jest dostępna w różnych rodzajach biegów, w tym biegów szpornych, biegów spiralnych, biegów kształtowych i biegów robaka.i wybór rodzaju narzędzia zależy od specyficznych wymagań zastosowania.
