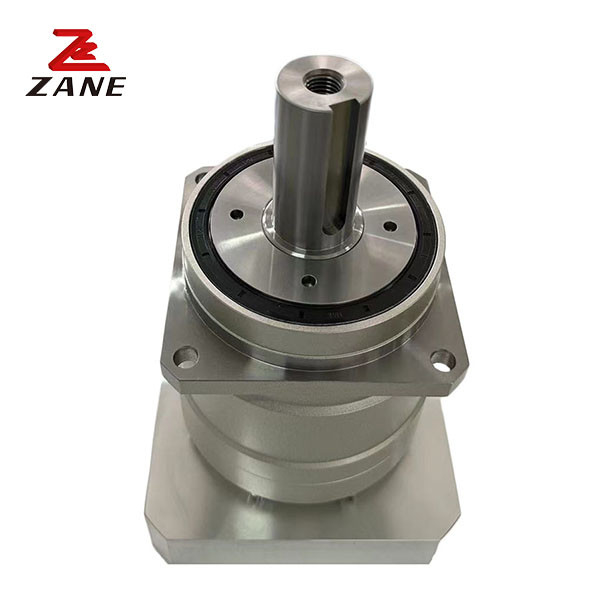

Reduktor Shimpo serii VRB 115 Przekładnia planetarna Nidec Shimpo Reduktor przekładni planetarnej
  • Reduktor Shimpo serii VRB 115 Przekładnia planetarna Nidec Shimpo Reduktor przekładni planetarnej
Reduktor Shimpo serii VRB 115 Przekładnia planetarna Nidec Shimpo Reduktor przekładni planetarnej

Reduktor Shimpo serii VRB 115 Przekładnia planetarna Nidec Shimpo Reduktor przekładni planetarnej

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Numer modelu VRB
Szczegóły Produktu
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria VRB
Waga (kg):
5kg
Rozmiar ramki:
115
Układ przekładni:
Planetarny
Maksymalne obciążenie promieniowe:
4300N
Maksymalne obciążenie osiowe:
3900N
Zastosowanie:
Sprzęt automatyki, przemysł fotowoltaiczny, sprzęt laserowy
Podkreślić:

Reduktor Shimpo 115

,

Reduktor Shimpo serii VRB 115

,

Reduktor przekładni planetarnej

Opis produktu

Opis produktu:

Nidec Shimpo Gearbox: Technologia robustnej skrzyni biegów do maszyn robotycznych, automatycznych i CNC
Nidec Shimpo Gearbox to potężna, niezawodna i solidna skrzynia biegów, która zapewnia solidną wydajność dla urządzeń robotycznych, automatycznych i maszyn CNC.Z rozmiarem ramy 115 i układem biegów planetarnych, ta skrzynia biegów jest wykonana z żelaza dla maksymalnej wytrzymałości i trwałości.zobowiązuje się do zapewnienia najwyższej jakości przekładni biegów.



Szybkość biegów Nidec Shimpo została zaprojektowana tak, aby zapewnić płynną, wydajną i niezawodną transmisję dla różnych zastosowań, w tym urządzeń robotycznych, automatycznych i maszyn CNC.



Parametry techniczne:

Ramka

wielkość

 Etap Wskaźnik Nominalny moment wyjściowy Maksymalny moment wyjściowy Moment awaryjnego zatrzymania Nominalna prędkość wejścia Maksymalna prędkość wejścia Dopuszczalne obciążenie promieniowe Dopuszczalne obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















115





1

Samotny

 3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
Podwójne. 15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900




Ramka

wielkość



Etap



Wskaźnik

 Maksymalne obciążenie promieniowe



Maksymalny

obciążenie osiowe



Waga

Moment bezwładności (φ14)

 Moment bezwładności (φ19)

Chwilainercja(φ28)

 Moment bezwładności (φ38)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















115





1

Samotny

 3 4300 3900 8 - 3.3 5.3 13
4 4300 3900 - 2.0 4.1 12
5 4300 3900 - 1.6 3.6 11
6 4300 3900 - 1.3 3.3 11
7 4300 3900 - 1.1 3.2 11
8 4300 3900 - 1.0 3.1 11
9 4300 3900 - 0.98 3.0 11
10 4300 3900 - 0.95 3.0 11











Podwójne.

 15 4300 3900 8.9 0.43 0.86 2.8 -
16 4300 3900 0.48 0.92 2.9 -
20 4300 3900 0.40 0.83 2.8 -
25 4300 3900 0.38 0.82 2.8 -
28 4300 3900 0.44 0.88 2.8 -
30 4300 3900 0.29 0.74 2.7 -
35 4300 3900 0.37 0.81 2.7 -
40 4300 3900 0.28 0.73 2.7 -
45 4300 3900 0.37 0.80 2.7 -
50 4300 3900 0.28 0.73 2.7 -
60 4300 3900 0.28 0.73 2.7 -
70 4300 3900 0.28 0.73 2.7 -
80 4300 3900 0.28 0.73 2.7 -
90 4300 3900 0.27 0.73 2.7 -
100 4300 3900 0.27 0.73 2.7 -



Reduktor Shimpo serii VRB 115 Przekładnia planetarna Nidec Shimpo Reduktor przekładni planetarnej 0

Reduktor Shimpo serii VRB 115 Przekładnia planetarna Nidec Shimpo Reduktor przekładni planetarnej 1

Właściwości:

Wysoki moment obrotowy: skrzynia biegów Nidec Shimpo jest zaprojektowana tak, aby zapewniać wysoki moment obrotowy przy niskich prędkościach, co czyni ją idealną do zastosowań wymagających podnoszenia ciężkich rzeczy lub przenoszenia dużych ładunków.



Wydajność: skrzynia biegów jest wysoce wydajna, co oznacza, że może pomóc w zmniejszeniu zużycia energii i kosztów eksploatacji.



Kompaktowy rozmiar: pomimo wysokiego momentu obrotowego skrzynia biegów jest stosunkowo mała i lekka, co ułatwia instalację i integrację z istniejącymi systemami.



Dostosowalne: skrzynia biegów Nidec Shimpo jest wysoce dostosowalna, z szeregiem opcji montażu i stosunków biegów dostępnych do różnych zastosowań.



Wytrzymałość: skrzynia biegów jest wykonana z wysokiej jakości materiałów i jest zaprojektowana tak, aby była wysoce trwała i trwała długo.z prostą i prostą konstrukcją umożliwiającą łatwy dostęp do elementów do czyszczenia i wymiany.
