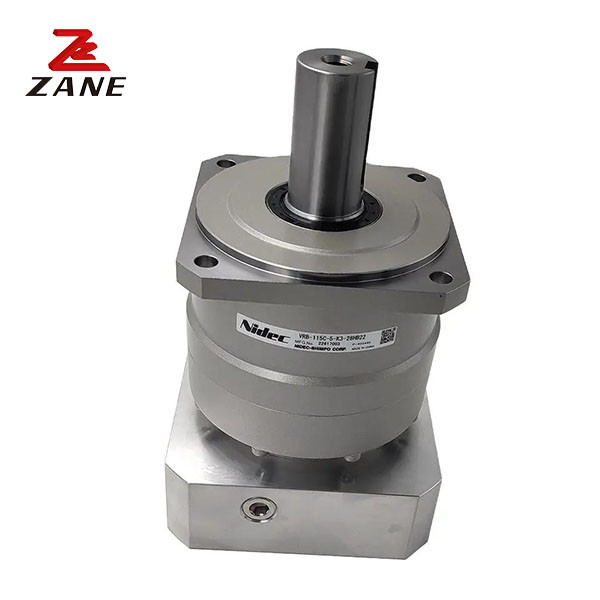

Seria VRB Shimpo Reduktor Nidec Shimpo Skrzynia biegów Przekładnia planetarna VRB090
  • Seria VRB Shimpo Reduktor Nidec Shimpo Skrzynia biegów Przekładnia planetarna VRB090
Seria VRB Shimpo Reduktor Nidec Shimpo Skrzynia biegów Przekładnia planetarna VRB090

Seria VRB Shimpo Reduktor Nidec Shimpo Skrzynia biegów Przekładnia planetarna VRB090

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Numer modelu VRB
Szczegóły Produktu
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria VRB
Waga (kg):
5kg
Rozmiar ramki:
090
Układ przekładni:
Planetarny
Maksymalne obciążenie promieniowe:
2400N
Maksymalne obciążenie osiowe:
2200N
Zastosowanie:
Sprzęt automatyki, przemysł fotowoltaiczny, sprzęt laserowy
High Light:

Reduktor Shimpo serii VRB

,

reduktor Nidec Shimpo

,

reduktor planetarny Nidec Shimpo

Opis produktu

Opis produktu:

Zmiana biegów

Skrzynia biegów serii VRB firmy Nidec Shimpo jest składnikiem biegów o wysokiej wydajności, idealnym do zastosowań przemysłowych.Seria VRB jest idealnym rozwiązaniem dla robotykiZaawansowana inżynieria i projektowanie Nidec Shimpo zapewniają najwyższą wydajność, niezawodność,i wydajności dla najbardziej wymagających rozwiązań przemysłowych zestawów biegów.



Parametry techniczne:

Ramka

wielkość

 Etap Wskaźnik Nominalny moment wyjściowy Maksymalny moment wyjściowy Moment awaryjnego zatrzymania Nominalna prędkość wejścia Maksymalna prędkość wejścia Dopuszczalneobciążenie promieniowe Dopuszczalne obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

Samotny

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
Podwójne. 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




Ramka

wielkość



Etap



Wskaźnik

 Maksymalne obciążenie promieniowe



Maksymalny

obciążenie osiowe



Waga

Moment bezwładności (φ8)

 Moment bezwładności (φ14)



Moment bezwładności (φ19)

 Moment bezwładności)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

Samotny

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











Podwójne.

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

Seria VRB Shimpo Reduktor Nidec Shimpo Skrzynia biegów Przekładnia planetarna VRB090 0

Seria VRB Shimpo Reduktor Nidec Shimpo Skrzynia biegów Przekładnia planetarna VRB090 1

Właściwości:

Skrzynia biegów Nidec Shimpo jest zaprojektowana tak, aby zapewniać duży moment obrotowy przy niskich prędkościach, co czyni ją idealną do zastosowań wymagających podnoszenia ciężkich rzeczy lub przenoszenia dużych ładunków.co oznacza, że może pomóc zmniejszyć zużycie energii i koszty eksploatacji.
