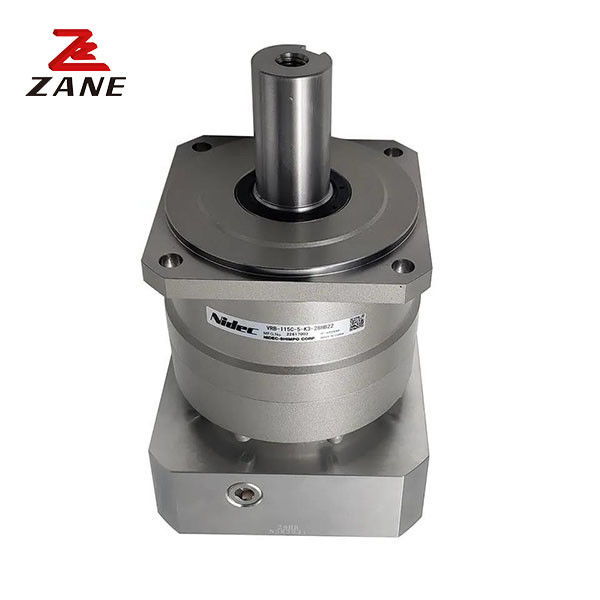

Reduktor przekładni planetarnej serii VRB Nidec Reduktor prędkości VRB060 Shimpo Gearbox
  • Reduktor przekładni planetarnej serii VRB Nidec Reduktor prędkości VRB060 Shimpo Gearbox
Reduktor przekładni planetarnej serii VRB Nidec Reduktor prędkości VRB060 Shimpo Gearbox

Reduktor przekładni planetarnej serii VRB Nidec Reduktor prędkości VRB060 Shimpo Gearbox

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Numer modelu VRB
Szczegóły Produktu
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria VRB
Waga (kg):
5kg
Rozmiar ramki:
060
Układ przekładni:
Planetarny
Maksymalne obciążenie promieniowe:
1200N
Maksymalne obciążenie osiowe:
1100N
Zastosowanie:
Robotyka, sprzęt automatyki, maszyna CNC
High Light:

Reduktor przekładni planetarnej serii VRB

,

reduktor prędkości Nidec

,

przekładnia VRB060 Shimpo

Opis produktu

Reduktor biegów planetarnych serii VRB Nidec Made In Japan Reduktor prędkości VRB VRB060 Shimpo Gearbox

Opis produktu:

Skrzynia biegów Nidec Shimpo: Seria VRB

Nidec Shimpo prezentuje system przekładni ciężkich serii VRB, przekładnię o wysokiej wydajności zaprojektowaną w celu zapewnienia wyższej wydajności i niezawodności w wymagających zastosowaniach.Zbudowane z trwałego żelaza, ten ciężki układ skrzyni biegów posiada układ biegów planetarnych, który umożliwia maksymalne obciążenie promieniowe 710N. Idealny dla wielu gałęzi przemysłu,Seria VRB jest idealnym wyborem dla tych, którzy szukają niezawodnego, ciężkiej prędkości skrzynia biegów.



Parametry techniczne:

Ramka

wielkość

 Etap Wskaźnik Nominalny moment wyjściowy Maksymalny moment wyjściowy Moment awaryjnego zatrzymania Nominalna prędkość wejścia Maksymalna prędkość wejścia Dopuszczalne obciążenie promieniowe Dopuszczalne obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















060





1

Samotny

 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 1000 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
Podwójne. 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100




Ramka

wielkość



Etap



Wskaźnik

 Maksymalne obciążenie promieniowe



Maksymalny

obciążenie osiowe



Waga



Moment bezwładności (φ8)

 Moment bezwładności (φ14)



Moment bezwładności (φ19)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2]

















060





1

Samotny

 3 1200 1100 1.4 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34











Podwójne.

 15 1200 1100 1.6 0.055 0.14 -
16 1200 1100 0.057 0.14 -
20 1200 1100 0.054 0.13 -
25 1200 1100 0.053 0.13 -
28 1200 1100 0.055 0.14 -
30 1200 1100 0.049 0.13 -
35 1200 1100 0.053 0.13 -
40 1200 1100 0.049 0.13 -
45 1200 1100 0.053 0.13 -
50 1200 1100 0.049 0.13 -
60 1200 1100 0.049 0.13 -
70 1200 1100 0.049 0.13 -
80 1200 1100 0.049 0.13 -
90 1200 1100 0.049 0.13 -
100 1200 1100 0.049 0.13 -



Reduktor przekładni planetarnej serii VRB Nidec Reduktor prędkości VRB060 Shimpo Gearbox 0

Reduktor przekładni planetarnej serii VRB Nidec Reduktor prędkości VRB060 Shimpo Gearbox 1

Zastosowanie:

Skrzynia biegów Nidec Shimpo jest powszechnie stosowana w takich gałęziach przemysłu, jak obsługa materiałów, pakowanie, robotyka i automatyka.i inne maszyny wymagające dużego momentu obrotowego i niskiej prędkości obrotowej.
