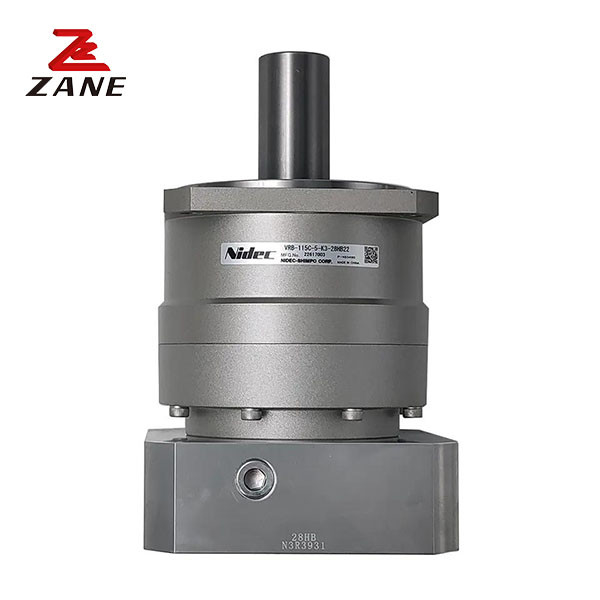

Seria VRB Nidec Shimpo Skrzynia biegów Przekładnia planetarna Reduktor VRB042
  • Seria VRB Nidec Shimpo Skrzynia biegów Przekładnia planetarna Reduktor VRB042
Seria VRB Nidec Shimpo Skrzynia biegów Przekładnia planetarna Reduktor VRB042

Seria VRB Nidec Shimpo Skrzynia biegów Przekładnia planetarna Reduktor VRB042

Miejsce pochodzenia Japonia
Nazwa handlowa Nidec
Orzecznictwo CE,ISO
Numer modelu VRB
Szczegóły Produktu
Nazwa produktu:
Skrzynia biegów Nidec Shimpo
Producent:
Nidec Shimpo
Seria produktów:
Seria VRB
Waga (kg):
5kg
Rozmiar ramki:
042
Układ przekładni:
Planetarny
Maksymalne obciążenie promieniowe:
710N
Maksymalne obciążenie osiowe:
640N
Zastosowanie:
Robotyka, sprzęt automatyki, maszyna CNC
High Light:

Skrzynia biegów serii VRB

,

zrobotyzowany reduktor przekładni planetarnej

,

skrzynia biegów CNC Nidec Shimpo

Opis produktu

Opis produktu:

Nidec Shimpo Gearbox to wysokowydajna skrzynia biegów produkowana przez Nidec, lidera w branży biegów.Skrzynia biegów jest wykonana z żelaza dla trwałości i jest zaprojektowana do obsługi maksymalnego obciążenia promiennego 710NJest lekki i waży zaledwie 5 kg. Jest idealnym wyborem dla każdego zastosowania wymagającego niezawodnej i wydajnej transmisji.Nidec Shimpo skrzynia biegów jest zaprojektowana w celu zapewnienia niezawodnej i spójnej transmisji mocy i okazało się skuteczne w szerokim zakresie zastosowań. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.



Parametry techniczne:

Ramka

wielkość

 Etap

Wskaźnik

Nominalny moment wyjściowy

Maksymalny moment wyjściowy

 Moment awaryjnego zatrzymania

Nominalna prędkość wejścia

Maksymalna prędkość wejścia

Dopuszczalne obciążenie promieniowe

Dopuszczalne obciążenie osiowe
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















042





1

Samotny

 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
Podwójne. 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640







Ramka

wielkość



Etap



Wskaźnik

 Maksymalne obciążenie promieniowe



Maksymalny

obciążenie osiowe



Waga



Moment bezwładności (φ8)



Moment bezwładności (φ14)
[N] [N] [kg] [kgcm2] [kgcm2]

















042





1

Samotny

 3 710 640





0.6

 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069











Podwójne.

 15 710 640











0.7

 0.035 -
16 710 640 0.038 -
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 -
30 710 640 0.030 -
35 710 640 0.034 -
40 710 640 0.030 -
45 710 640 0.034 -
50 710 640 0.030 -
60 710 640 0.030 -
70 710 640 0.030 -
80 710 640 0.030 -
90 710 640 0.030 -
100 710 640 0.030 -



Seria VRB Nidec Shimpo Skrzynia biegów Przekładnia planetarna Reduktor VRB042 0

Charakterystyka:

Jedną z kluczowych cech skrzyni biegów Nidec Shimpo jest jej kompaktowy rozmiar.który ułatwia instalację i integrację z istniejącymi systemamiJest również wysoce konfigurowalny, z szeregiem opcji montażu i współczynników biegów dostępnych dla różnych zastosowań.
