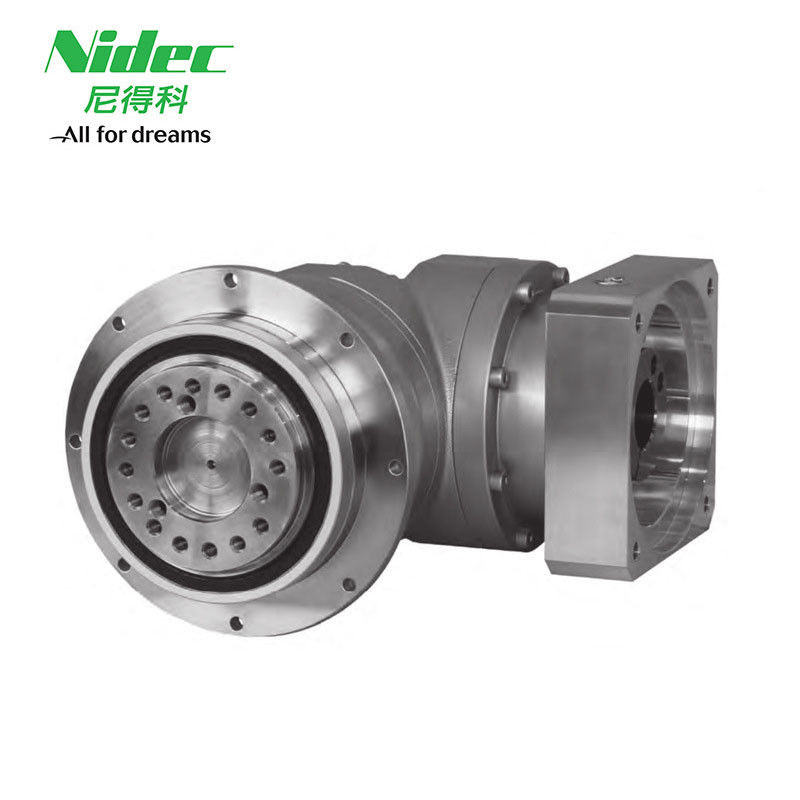

Skrzynia biegów Nidec Shimpo
>
|
| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | Nidec |
| Orzecznictwo | CE,ISO |
| Numer modelu | VRT |
SHIMPO kontynuuje rozwój technologii biegów o wysokiej precyzji, które spełniają zmieniające się potrzeby naszych klientów. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. Zmniejszacz biegów serwo planetarnych jest doskonałym rozwiązaniem dla zastosowań serwomotorów, takich jak maszyny do pakowania, bramki, maszyny do formowania wtryskowego, pick and place,i przesuwek liniowychJeśli masz jakiekolwiek pytania lub potrzebujesz dodatkowych informacji na temat któregokolwiek z produktów wymienionych w tych komunikatów prasowych, nie wahaj się skontaktować z nami.
|
Ramka Wielkość |
Etap | Wskaźnik |
Nazwa moment wyjściowy |
Maksymalny moment wyjściowy |
Moment awaryjnego zatrzymania |
Nazwa Prędkość wejścia |
Maksymalny Prędkość wejścia |
Dopuszczalne Obciążenie promieniowe |
Dopuszczalne Obciążenie osiowe |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 042 | 1 Samotny | 4 | 9 | 18 | 35 | 4000 | 8000 | 290 | 300 |
| 5 | 9 | 18 | 35 | 4000 | 8000 | 310 | 330 | ||
| 6 | 9 | 18 | 35 | 4000 | 8000 | 330 | 360 | ||
| 7 | 9 | 18 | 35 | 4000 | 8000 | 350 | 380 | ||
| 8 | 9 | 18 | 35 | 4000 | 8000 | 360 | 410 | ||
| 9 | 6 | 12 | 30 | 4000 | 8000 | 380 | 430 | ||
| 10 | 6 | 12 | 30 | 4000 | 8000 | 390 | 450 | ||
| 2 podwójne | 16 | 9 | 18 | 35 | 4000 | 8000 | 460 | 500 | |
| 20 | 9 | 18 | 35 | 4000 | 8000 | 490 | 500 | ||
| 25 | 9 | 18 | 35 | 4000 | 8000 | 530 | 500 | ||
| 28 | 9 | 18 | 35 | 4000 | 8000 | 550 | 500 | ||
| 35 | 9 | 18 | 35 | 4000 | 8000 | 290 | 500 | ||
| 40 | 9 | 18 | 35 | 4000 | 8000 | 620 | 500 | ||
| 45 | 6 | 12 | 30 | 4000 | 8000 | 650 | 500 | ||
| 50 | 9 | 18 | 35 | 4000 | 8000 | 670 | 500 | ||
| 60 | 9 | 18 | 35 | 4000 | 8000 | 710 | 500 | ||
| 70 | 9 | 18 | 35 | 4000 | 8000 | 750 | 500 | ||
| 80 | 9 | 18 | 35 | 4000 | 8000 | 780 | 500 | ||
| 90 | 6 | 12 | 30 | 4000 | 8000 | 810 | 500 | ||
| 100 | 6 | 12 | 30 | 4000 | 8000 | 840 | 500 |
|
Ramka Wielkość |
Etap | Wskaźnik |
Maksymalny Obciążenie promieniowe |
Maksymalny Obciążenie osiowe |
Waga |
Chwileczkę. Z inercji ≤ 14 |
Chwileczkę. Z inercji ≤ 19 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | |||
| 042 |
1 Samotny |
4 | 1000 | 500 | 0.5 | 0.044 | 0.083 |
| 5 | 1000 | 500 | 0.038 | 0.077 | |||
| 6 | 1000 | 500 | 0.035 | 0.074 | |||
| 7 | 1000 | 500 | 0.033 | 0.072 | |||
| 8 | 1000 | 500 | 0.032 | 0.071 | |||
| 9 | 1000 | 500 | 0.031 | 0.070 | |||
| 10 | 1000 | 500 | 0.031 | 0.069 | |||
|
2 Podwójne. |
16 | 1000 | 500 | 0.7 | 0.039 | - | |
| 20 | 1000 | 500 | 0.034 | - | |||
| 25 | 1000 | 500 | 0.034 | - | |||
| 28 | 1000 | 500 | 0.038 | - | |||
| 35 | 1000 | 500 | 0.034 | - | |||
| 40 | 1000 | 500 | 0.030 | - | |||
| 45 | 1000 | 500 | 0.034 | - | |||
| 50 | 1000 | 500 | 0.030 | - | |||
| 60 | 1000 | 500 | 0.030 | - | |||
| 70 | 1000 | 500 | 0.030 | - | |||
| 80 | 1000 | 500 | 0.030 | - | |||
| 90 | 1000 | 500 | 0.030 | - | |||
| 100 | 1000 | 500 | 0.030 | - |
1. Wysoka sztywność i wysoki moment obrotowy
Pojemność przekładni planetarnych VRTseries jest wykonana z wysokiej jakości stali stopowej, a łożysko przyjmuje łożyski.Wysokiej jakości materiał zapewnia wysoki moment obrotowy i dużą przepustowość.
2. Małe wibracje i niski hałas
Konstrukcja reduktorów planetarnych i biegów spiralnych z małą wibracją i niskim hałasem może zmaksymalizować wytrzymałość VRT
Precyzyjna skrzynia biegów planetarnych.
3Wysoka dokładność pozycjonowania
Reduktor prędkości planetarnej serii VRT jest produkowany z zaawansowaną technologią przetwarzania w kraju i szeroko, co zapewnia wysoką precyzję.
4. Długa żywotność
Przyjmuje się zaawansowany tłuszcz syntetyczny o dobrej trwałości i nie wymaga długotrwałego konserwacji.
uszczelnienie i brak wycieku tłuszczu.
