Dom > Produkty > Skrzynia biegów Nidec Shimpo >

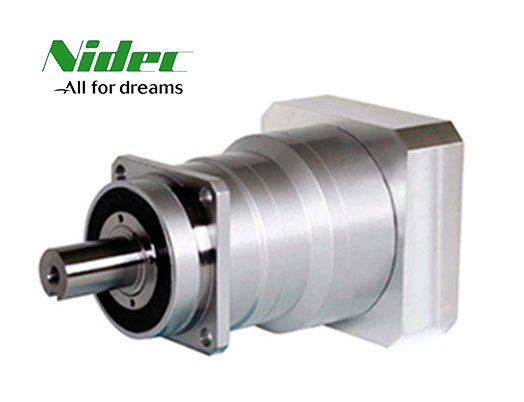

Seria VRS Nidec Shimpo Skrzynia biegów Skrzynia biegów Skrzynia biegów Reduktor przekładni planetarnej

Miejsce pochodzenia	Japonia
Nazwa handlowa	Nidec
Orzecznictwo	CE,ISO
Numer modelu	VRS

Szczegóły Produktu

Nazwa produktu:

Skrzynia biegów Nidec Shimpo

Producent:

Nidec Shimpo

Seria produktów:

Seria WRS

Masę (kg):

5kg

Rozmiar ramki:

140

Układ przekładni:

Planetarny

Maksymalne obciążenie promieniowe:

10000N

Maksymalne obciążenie osiowe:

9000N

Zastosowanie:

Robotyka, sprzęt automatyki, maszyna CNC

Podkreślić:

Skrzynia biegów Nidec Shimpo serii VRS

skrzynia biegów Nidec Shimpo

reduktor przekładni planetarnej Nidec Shimpo

Opis produktu

Zmniejszacz biegów VRS serii Shimpo Nidec Shimpo Manufacture Transmission Gearbox Planetary Gearbox Reducer

Opis produktu:

Skrzynia biegów planetarnych jest rodzajem reduktorów o szerokiej wszechstronności.Skrzynia biegów planetarnych ma cechy małych rozmiarów konstrukcji, duży moment obrotowy, wysoki współczynnik prędkości, wysoka wydajność, bezpieczne i niezawodne działanie itp. Wewnętrzne przekładnie skrzynki biegów planetarnych można podzielić na przekładnie wywrotowe i przekładnie spiralne.Klienci mogą wybrać odpowiedni reduktor precyzyjny w zależności od potrzeb zastosowania.

Parametry techniczne:

Ramka Wielkość	Etap	Wskaźnik	Nazwa moment wyjściowy	Maksymalny moment wyjściowy	Moment awaryjnego zatrzymania	Nazwa Prędkość wejścia	Maksymalny Prędkość wejścia	Dopuszczalne Obciążenie promieniowe	Dopuszczalne Obciążenie osiowe
Ramka Wielkość	Etap	Wskaźnik	[Nm]	[Nm]	[Nm]	[rpm]	[rpm]	[N]	[N]
140B	1 Samotny	3	240	470	1000	2000	4000	6700	9000
		4	240	700	1250	2000	4000	7400	9000
		5	360	700	1250	2000	4000	7900	9000
		6	360	700	1250	2000	4000	8300	9000
		7	360	700	1250	2000	4000	8700	9000
		8	360	700	1250	2000	4000	9100	9000
		9	240	470	1000	2000	4000	9400	9000
		10	240	470	1000	2000	4000	9700	9000
	2 podwójne	15	240	470	1000	2000	4000	10000	9000
		16	360	700	1250	2000	4000	10000	9000
		20	360	700	1250	2000	4000	10000	9000
		25	360	700	1250	2000	4000	10000	9000
		28	360	700	1250	2000	4000	10000	9000
		30	240	470	1000	2000	4000	10000	9000
		35	360	700	1250	2000	4000	10000	9000
		40	360	700	1250	2000	4000	10000	9000
		45	240	470	1000	2000	4000	10000	9000
		50	360	700	1250	2000	4000	10000	9000
		60	360	700	1250	2000	4000	10000	9000
		70	360	700	1250	2000	4000	10000	9000
		80	360	700	1250	2000	4000	10000	9000
		90	240	470	1000	2000	4000	10000	9000
		100	240	470	1000	2000	4000	10000	9000

Ramka Wielkość	Etap	Wskaźnik	Maksymalny Obciążenie promieniowe	Maksymalny Obciążenie osiowe	Waga	Chwileczkę. Z inercji ≤ 19	Chwileczkę. Z inercji ≤ 28	Chwileczkę. Z inercji ≤ 38	Chwileczkę. Z inercji ≤ 48
Ramka Wielkość	Etap	Wskaźnik	[N]	[N]	[kg]	[Kgcm2]	[Kgcm2]	[Kgcm2]	[Kgcm2]
140B	1 Samotny	3	10000	9000	17	-	12	20	42
		4	10000	9000		-	7.4	15	37
		5	10000	9000		-	5.8	13	36
		6	10000	9000		-	4.9	13	35
		7	10000	9000		-	4.1	12	34
		8	10000	9000		-	3.8	12	34
		9	10000	9000		-	3.6	11	34
		10	10000	9000		-	3.4	11	33
	2 Podwójne.	15	10000	9000	19	1.3	3.2	11	-
		16	10000	9000		1.5	3.5	11	-
		20	10000	9000		1.2	3.1	11	-
		25	10000	9000		1.1	3.1	11	-
		28	10000	9000		1.4	3.3	11	-
		30	10000	9000		0.85	2.8	10	-
		35	10000	9000		1.1	3.1	11	-
		40	10000	9000		0.83	2.8	10	-
		45	10000	9000		1.1	3.0	11	-
		50	10000	9000		0.81	2.8	10	-
		60	10000	9000		0.81	2.8	10	-
		70	10000	9000		0.80	2.8	10	-
		80	10000	9000		0.80	2.8	10	-
		90	10000	9000		0.80	2.8	10	-
		100	10000	9000		0.80	2.8	10	-

Seria VRS Nidec Shimpo Skrzynia biegów Skrzynia biegów Skrzynia biegów Reduktor przekładni planetarnej 0

Seria VRS Nidec Shimpo Skrzynia biegów Skrzynia biegów Skrzynia biegów Reduktor przekładni planetarnej 1

Seria VRS Nidec Shimpo Skrzynia biegów Skrzynia biegów Skrzynia biegów Reduktor przekładni planetarnej 2

Cechy Shimpo Planetary Gearbox:

1) Prosta konstrukcja typu liniowego, łatwa w montażu i konserwacji.

2) Przyjmowanie zaawansowanych komponentów światowej sławy marki w częściach pneumatycznych, częściach elektrycznych i częściach operacyjnych.

3) Podwójny zacisk wysokiego ciśnienia do kontrolowania otwierania i zamykania matrycy.

4) Prowadzenie w zakresie wysokiej automatyzacji i intelektualizacji,bez zanieczyszczeń

5) Przyłączyć łącznik do przenośnika powietrza, który może bezpośrednio włączyć się do maszyny do napełniania.
