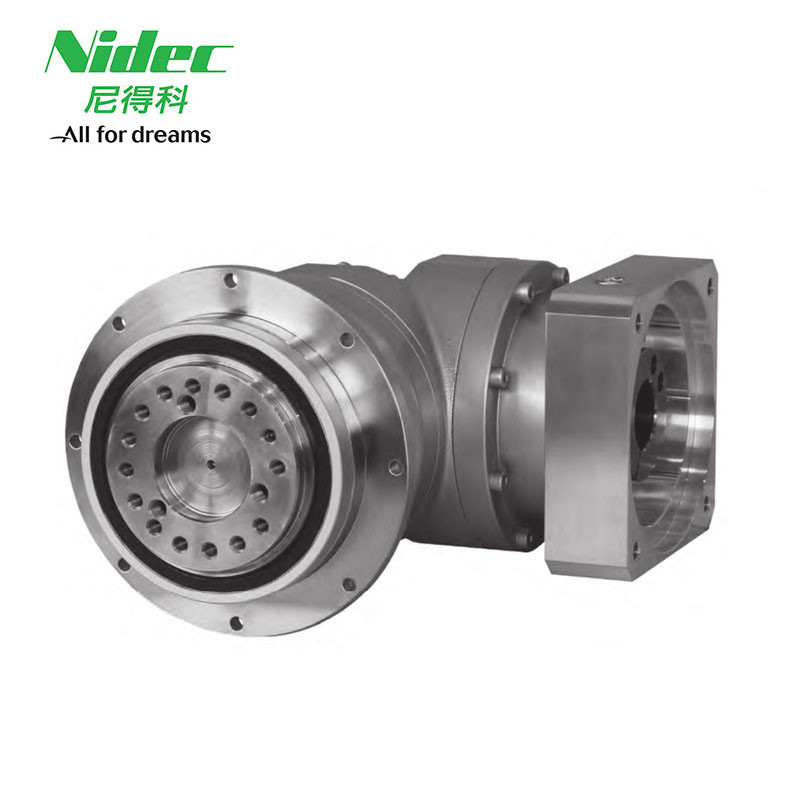

Skrzynia biegów Nidec Shimpo
>
|
| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | Nidec |
| Orzecznictwo | CE,ISO |
| Numer modelu | VRS |
Nidec Shimpo Gearbox oferuje rozwiązania dla skrzyń biegów przemysłowych o wysokiej wydajności i jakości.maszyny CNC o maksymalnym obciążeniu promiennym 3000NZestaw biegów jest planetarny, specjalnie zaprojektowany do robotyki, sprzętu automatycznego i maszyn CNC.i można je dostosować do wszelkich wymagań aplikacjiJest to doskonały wybór dla tych, którzy potrzebują niezawodnej, wydajnej skrzyni biegów.skrzynia biegów Nidec Shimpo jest idealnym rozwiązaniem dla potrzeb przemysłowych skrzyni biegów.
|
Ramka Wielkość |
Etap | Wskaźnik |
Nazwa moment wyjściowy |
Maksymalny moment wyjściowy |
Moment awaryjnego zatrzymania |
Nazwa Prędkość wejścia |
Maksymalny Prędkość wejścia |
Dopuszczalne Obciążenie promieniowe |
Dopuszczalne Obciążenie osiowe |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 100B | 1 Samotny | 3 | 120 | 225 | 500 | 3000 | 6000 | 3400 | 4800 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 3700 | 5200 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 5600 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 4200 | 5900 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 4400 | 6100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 4600 | 6300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 4800 | 6300 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 4900 | 6300 | ||
| 2 podwójne | 15 | 120 | 225 | 500 | 3000 | 6000 | 5600 | 6300 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 5700 | 6300 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 6100 | 6300 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 6500 | 6300 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 6700 | 6300 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 6900 | 6300 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 |
|
Ramka Wielkość |
Etap | Wskaźnik |
Maksymalny Obciążenie promieniowe |
Maksymalny Obciążenie osiowe |
Waga |
Chwileczkę. Z inercji ≤ 14 |
Chwileczkę. Z inercji ≤ 19 |
Chwileczkę. O inercji ≤ 28 |
Chwileczkę. O inercji ≤ 38 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 100B |
1 Samotny |
3 | 7000 | 6300 | 8.1 | - | 3.2 | 5.2 | 13 |
| 4 | 7000 | 6300 | - | 2.0 | 4.0 | 12 | |||
| 5 | 7000 | 6300 | - | 1.5 | 3.6 | 11 | |||
| 6 | 7000 | 6300 | - | 1.3 | 3.3 | 11 | |||
| 7 | 7000 | 6300 | - | 1.1 | 3.1 | 11 | |||
| 8 | 7000 | 6300 | - | 1.0 | 3.0 | 11 | |||
| 9 | 7000 | 6300 | - | 0.96 | 3.0 | 11 | |||
| 10 | 7000 | 6300 | - | 0.93 | 3.0 | 11 | |||
|
2 Podwójne. |
15 | 7000 | 6300 | 8.8 | 0.42 | 0.86 | 2.8 | - | |
| 16 | 7000 | 6300 | 0.48 | 0.91 | 2.9 | - | |||
| 20 | 7000 | 6300 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 7000 | 6300 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 7000 | 6300 | 0.44 | 0.87 | 2.8 | - | |||
| 30 | 7000 | 6300 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 7000 | 6300 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 7000 | 6300 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - |
Duży precyzyjny reduktor biegów planetarnych jest szeroko stosowany w: molo, górnictwie, transporcie, podnoszeniu, budownictwie, ropie naftowej, oceanie, statku, stali i innych dziedzinach.
Mały (mikro) precyzyjny reduktor planetarny jest szeroko stosowany w urządzeniach medycznych, inteligentnym domu, produktach elektronicznych konsumenckich, napędzie antenowym, urządzeniach gospodarstwa domowego, napędzie samochodowym, robocie, samolocie,itd..
