| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | YYC |
| Orzecznictwo | CE,ISO |

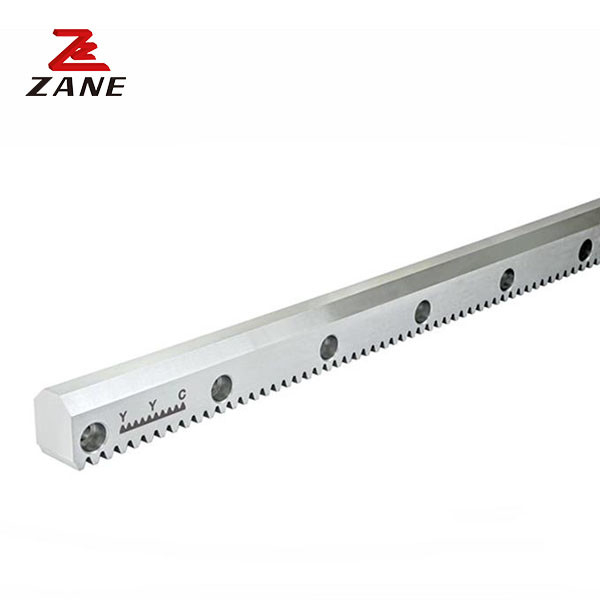

YYC Rack and Pinion to wydajny zestaw zestawów zestawów zestawów zestawów zestawów, który łączy w sobie trwałość i funkcjonalność.Nasze urządzenie jest wykonane zgodnie z normami DIN 5 i wykonane z wysokiej jakości materiałówProdukt został zaprojektowany w celu zapewnienia najwyższej dokładności i wydajności.YYC Rack and Pinion jest zaprojektowany dla maksymalnej wydajności i niezawodności, co czyni go idealnym wyborem dla różnych zastosowań przemysłowych i produkcyjnych.
| Kod |
Moduł |
L | L2 | Liczba zębów | B | A0 | Al. | D 1 | Liczba otworów | A | dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Wymagania w zakresie bezpieczeństwa | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Wymagania w zakresie bezpieczeństwa | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Wymagania w zakresie bezpieczeństwa | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1Narzędzia maszynowe: oryginalny stojak i zapięcie YYC mogą być stosowane do różnych systemów przesyłowych na narzędziach maszynowych, takich jak frezarki, wierce, węgle itp.Może zapewnić wysoką precyzję i wysoką niezawodność w zakresie transmisji.
2.Wyposażenie automatyczne: oryginalny zestaw wyciągów YYC może być stosowany w systemie przesyłowym różnych urządzeń automatycznych, takich jak roboty, automatyczne linie produkcyjne itp.Może zapewnić wysoką precyzję i wysoką wydajność sterowania ruchem.
3Maszyny drukarskie: oryginalny stojak i kołowy YYC mogą być stosowane w układzie przesyłowym maszyn drukarskich, takich jak koła drukarskie, urządzenia przesyłowe itp.Może zapewnić stabilną i dokładną wydajność transmisji.
4Maszyny włókiennicze: oryginalny stojak YYC może być stosowany w systemie przesyłowym maszyn włókienniczych, takich jak stolarki, przędzacze itp.Może zapewnić wysoką precyzję i wysoką wydajność sterowania ruchem.
5.Maszyny do pakowania: oryginalny stojak i kołowy YYC mogą być stosowane w systemie przesyłowym maszyn do pakowania, takich jak maszyny do uszczelniania, maszyny do etykietowania itp.Może zapewnić stabilną i dokładną wydajność transmisji.
