Zębatka i zębnik YYC
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | YYC |
| Orzecznictwo | CE,ISO |

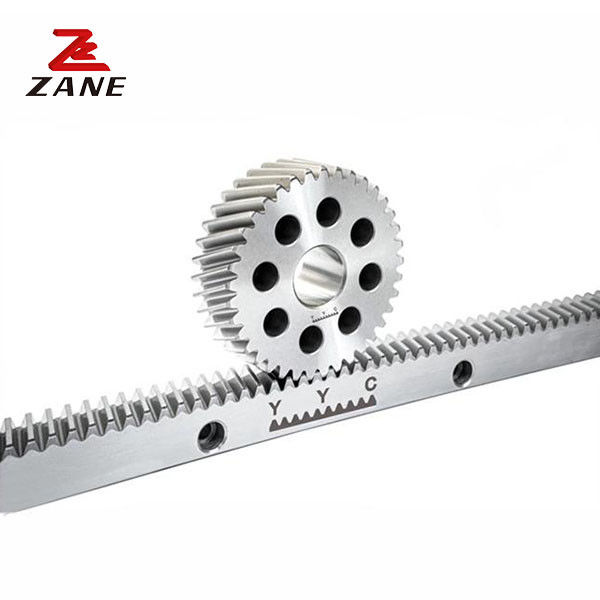

YYC Rack and Pinion to opłacalne i niezawodne rozwiązanie napędowe, które jest idealne do ruchu liniowego.System ten składa się z okrągłego lub spiralnego biegu biegowego zwanego skrzynią biegową i biegu liniowego zwanego stojakiemPion jest małym zestawem biegów, które łączy się z zębami stojaka, umożliwiając pinionowi przekształcenie ruchu rotacyjnego w ruch liniowy.System napędowy stojówki i koła posiada kilka zębów (60) i jest wykonany z materiału S50C, który jest frezowany i mielony w celu zwiększenia trwałości i wydajnościSystem jest zaprojektowany w celu zapewnienia lekkiej wagi (2,1 kg) i twardości HRC 50-55°.Ten precyzyjnie zaprojektowany układ napędowy rack i pinion zapewnia wyższą dokładność i powtarzalność w porównaniu z innymi rodzajami napędu rack i pinion, Zbiorniki i układy.
| Kod |
Moduł |
L | L2 | Liczba zębów | B | A0 | Al. | D 1 | Liczba otworów | A | dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
KG | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Wymagania w zakresie bezpieczeństwa | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| CHTGH02010-DIN5 | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| CHTGH02505-DIN5 | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Wymagania w zakresie bezpieczeństwa | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| CHTGH03005-DIN5 | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| CHTGH04005-DIN5 | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| CHTGH04010-DIN5 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| CHTGH05005-DIN5 | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| CHTGH06005-DIN5 | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Wymagania w zakresie bezpieczeństwa | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| CHTGH08005-DIN5 | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1. Wysoka precyzja: stojak YYC może zapewnić wysoką precyzję transmisji, która może spełniać scenariusze zastosowań wymagających wysokiej precyzji transmisji.
2. Wysoka sztywność: stojak YYC jest wykonany z materiałów o wysokiej wytrzymałości, o wysokiej sztywności, może wytrzymać duży moment obrotowy, aby zapewnić stabilność i dokładność transmisji.
3.Niski poziom hałasu: stojak YYC przyjmuje technologię precyzyjnego obróbki, ma niski poziom hałasu i nie wytwarza wyraźnego hałasu podczas poruszania się z dużą prędkością.
4.Długa żywotność: stojak YYC wykorzystuje wysokiej jakości materiały i precyzyjną technologię obróbki, co zapewnia długą żywotność i zmniejsza koszty utrzymania i wymiany.
5Łatwa konserwacja: konstrukcja racków i pinionów YYC jest prosta, łatwa w utrzymaniu i wymianie, co może zmniejszyć koszty konserwacji i przestojów.
