| Miejsce pochodzenia | China |
| Nazwa handlowa | ZANE |
| Orzecznictwo | CE,ISO |
Wytyczne liniowesą systemami ruchu liniowego, które zapewniają wydajne i opłacalne rozwiązanie dla zastosowań w zakresie sterowania ruchem.o pojemności nieprzekraczającej 10 W, oraz liniowy przewodnik przesuwny, który umożliwia liniowy ruch wzdłuż z góry określonej ścieżki.

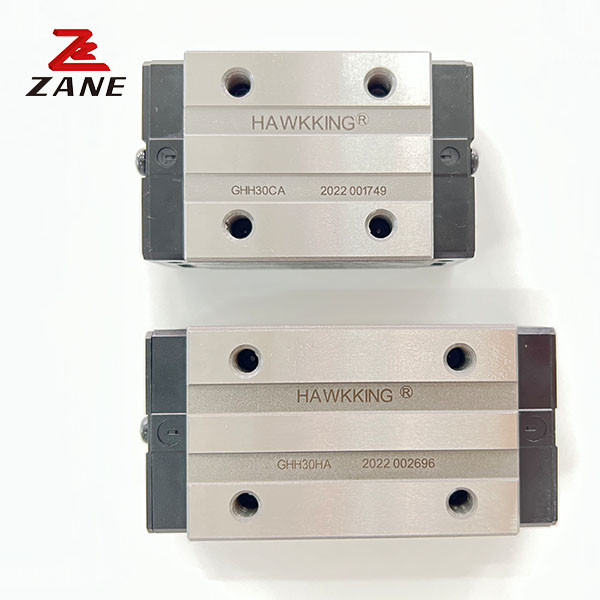

Bloki przewodnicze są dostępne w różnych rozmiarach i kształtach, w tym kwadratowych i płaszczyznowych, aby spełnić specyficzne wymagania aplikacyjne.Liniowy przewodnik przesuwny jest również wykonany z wysokiej jakości stali nierdzewnejDzięki dostosowanej długości, Linear Guideways zapewniają wydajne i ekonomiczne rozwiązanie dla różnych zastosowań w zakresie sterowania ruchem.
| Model | Wielkość kombinacji (mm) | Rozmiar bloku ((mm) | Rozmiar szyby przesuwnej ((mm) | Narysowane obciążenie dynamiczne | Narysowane obciążenie statyczne |
Dopuszczalny moment statyczny Kgf*M
(kgf • m) |
Wymiary śrubu mocującego szyby przesuwnej (mm) |
||||||||||||||||
| H | Cześć. | N | W | B | Bl | C | - Nie. | L | MxL | Wr | Kr. | D | h | d | P | E | C ((kgf) | C ((kgf) | Panie | MP | Mój... | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
Narzędzia maszynowe: Przewodniki liniowe są powszechnie stosowane w narzędziach maszynowych, takich jak frezarki, przetwory i szlifierki, w celu zapewnienia precyzyjnego ruchu liniowego narzędzia cięcia i przedmiotu roboczego.Zapewnia to wysoką dokładność i powtarzalność w operacjach obróbki.
Sprzęt automatyczny: Przewodniki liniowe są stosowane w sprzęcie automatycznym, takim jak maszyny do zbierania i umieszczania, systemy przenośnikowe i maszyny do pakowania,do zapewnienia precyzyjnego i płynnego ruchu liniowego do obsługi i pozycjonowania części i produktów.
Robotika: W robotów przemysłowych stosowane są przewodniki liniowe, które zapewniają wsparcie i kierowanie ruchu liniowego dla efektorów końcowych robota.Pozwala to robotowi poruszać się w linii prostej dokładnie i wielokrotnie, dzięki czemu nadaje się do szerokiego zakresu zastosowań, takich jak obsługa materiałów, montaż i inspekcja.
Sprzęt medyczny: W sprzęcie medycznym, takim jak roboty chirurgiczne i skanery CT, stosowane są przewodniki liniowe, które zapewniają precyzyjne i płynne ruchy liniowe przyrządów i łóżek pacjentów.
Produkcja półprzewodników: Przewodniki liniowe są stosowane w urządzeniach do produkcji półprzewodników, takich jak systemy obsługi płytek, w celu zapewnienia precyzyjnej kontroli ruchu liniowego w procesie przenoszenia płytek.Jest to kluczowe dla zapewnienia wysokiej wydajności i jakości w produkcji półprzewodników.
Kosmiczne i obronne: przewodniki liniowe są stosowane w przemyśle kosmicznym i obronnym, takich jak systemy satelitarne i systemy sterowania rakietami,aby zapewnić precyzyjne i stabilne sterowanie ruchem liniowym komponentów krytycznych.
