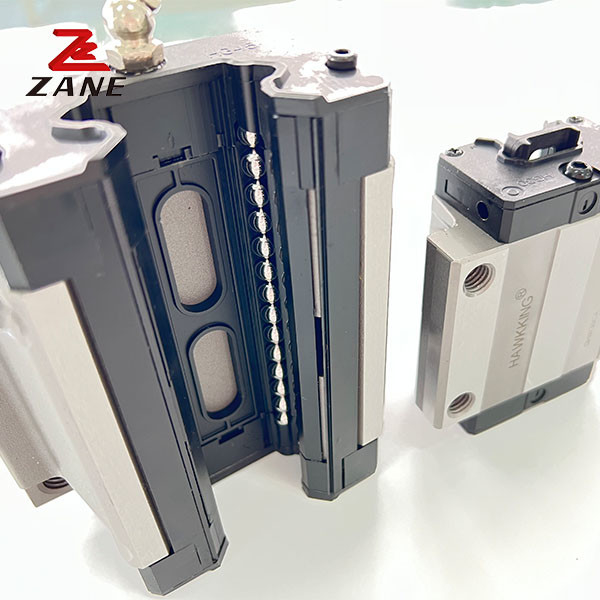

Blok wiodący łożyska liniowe do maszyny CNC GEW25CA
Różnice między modelami
1. typ A ma dłuższe otwory z nitkami niż typ B; typ B może być montowany nie tylko z góry suwak, ale również z dołu suwak;
2. typ B jest porównywany z typem C, otwór typu C jest otworem przejściowym, a otwór typu B jest otworem nawiasowym;
3. typ R ma mniejszą szerokość niż typ A/B/C;
4. W porównaniu z typem A/B/C/R typ LA/LB/LC/LR ma taki sam rozmiar przekroju, długość suwak jest zwiększona,i liczba kul stalowych obciążenia jest zwiększona w celu poprawy ogólnej pojemności obciążenia.
| Model | Wielkość kombinacji (mm) | Rozmiar bloku ((mm) | Rozmiar szyby przesuwnej ((mm) | Włókna i ich części, z wyłączeniem: | Podstawowe dynamiczne obciążenie stałe | Podstawowe stałe obciążenie stałe | Dopuszczalny moment statyczny | masę | ||||||||||||||||||||||||
| Pan kN-m | Wp. | Mój kN-m | blok | prześlizg | ||||||||||||||||||||||||||||
| H | Cześć. | N | W | B | Bi | C | L1 | L | Ki | K2 | G | M | T | Ty | h2 | h3 | Wr | Kr. | D | h | d | P | E | (nnn) | C (((kN) | Co (((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
GEW25SA | 33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
