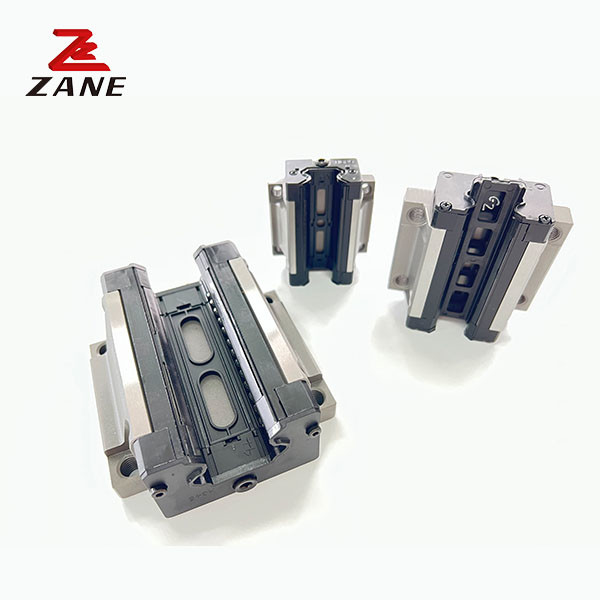

Profil Gew Przewodniki liniowe Bloki przenośne do maszyny do podawania
Prosta struktura smarowania
Jeśli przewodnik przesuwny jest niewystarczająco smarowany, metal na powierzchni styku będzie bezpośrednio tarzał się o łóżko, a nie jest łatwo, aby przewodnik przesuwny był wystarczająco smarowany,i konieczne jest wiercenie otworów w odpowiednim położeniu łóżka do dostarczania oleju. Liniowa szyba przesuwna została wyposażona w dyszę tłuszczową na bloku przesuwnego, którą można bezpośrednio wstrzykiwać do tłuszczu pistoletem tłuszczowym,lub można go zastąpić specjalnym złączem rury olejowej do podłączenia rury olejowej do smarowania automatyczną maszyną do podawania oleju.
| Model | Wielkość kombinacji (mm) | Rozmiar bloku ((mm) | Rozmiar szyby przesuwnej ((mm) |
Włókna i ich części, z wyłączeniem: wielkość |
Podstawowe dynamiczne obciążenie stałe | Podstawowe stałe obciążenie stałe | Dopuszczalny moment statyczny | masę | ||||||||||||||||||||||||
| Pan kN-m |
Wp. kN-m |
Mój kN-m |
blok kg |
prześlizg Kg/m |
||||||||||||||||||||||||||||
| H | Cześć. | N | W | B | Bi | C | L1 | L | Ki | K2 | G | M | T | Ty | h2 | h3 | Wr | Kr. | D | h | d | P | E | (nnn) | C (((kN) | Co (((kN) | ||||||
| GEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5/φ4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.12 | 1.25 |
| GEW15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.21 | ||||||||||||||||||||||
| GEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 415 | 12 | M6/φ5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.19 | 2.08 |
| GEW20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | ||||||||||||||||||||||
|
GEW25SA GEW25CA |
33 | 7 | 25 | 73 | 60 | 6.5 | 一 | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M8/φ7 | g | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.35 | 2.67 |
| 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.59 | |||||||||||||||||||||||
| GEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10/φ9 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
| GEW35SA | 48 | 11 | 33 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 7 | M10/φ9 | 10 | 13 | &5 | &5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.62 | 4.35 |
| GEW35CA | 50 | 78 | 108 | 20 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | ||||||||||||||||||||||
