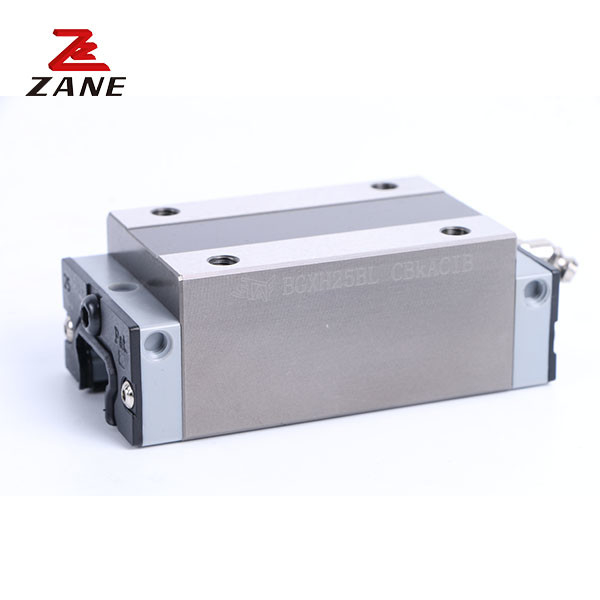

Części CNC Szynka liniowa Długość niestandardowa HGH35 blok szyn liniowych
Produkty wykonane ze stali nierdzewnej są wysoce odporne na korozję, dzięki czemu nadają się do zastosowań, w których olej zapobiegający rdzewie nie jest preferowany, na przykład w środowisku czystych pomieszczeń.
Products of ultra seal specifications have excellent dust protection performance thanks to the combination of the dedicated track rail finished with total ground and slide unit with end seal and under seal of special shapesSpecjalna specyfikacja z wewnętrznym uszczelnieniem jeszcze bardziej poprawia pył
właściwość ochronna sekcji krążenia kulki przed substancjami obcymi z górnej powierzchni szyny.
| Model | Wielkość kombinacji (mm) | Rozmiar bloku ((mm) | Rozmiar szyby przesuwnej ((mm) |
Włókna i ich części, z wyłączeniem: wielkość |
Podstawowe dynamiczne obciążenie stałe | Podstawowe stałe obciążenie stałe | Dopuszczalny moment statyczny | masę | ||||||||||||||||||||||
|
Panie KN^n |
MP kNf |
Mój kNF |
blok kg |
prześlizg kg/n |
||||||||||||||||||||||||||
| H | HJa... | N | W | B | BJa... | C | Li | L | KJa... | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (mm) | C (((kN) | Co (((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6. 30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | L8. | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
Wskazówki dotyczące zamówienia przewodników liniowych i bloków przewodników liniowych:
(1) Podaj szerokość przewodnika liniowego: np. 9 mm
(2) Jaki jest kod rozmiaru linijnych bloków przewodników? np. MGN9C, HGH15CA itp.
(3) Jaka jest długość przewodnika liniowego potrzebujesz, i ile bloków przewodnika w jednym przewodniku liniowym, proszę?
Wymagania w zakresie ochrony środowiska
Nasze zalety dla serii HG:
1Kompletny system przesuwnych jednostek z wysoką dokładnością i może być przenoszony bez odchylenia.
2Długa żywotność.
3Szybka dostawa i dobra obsługa.
4.Duże zasobyi sprzedaży hurtowej niskiej serii.
5. ISO9001:2008
6. KonkurencyjnośćCena, dobra jakość, szybka dostawa.
7.Szybka reakcja nae-maile lub szybkie rozwiązywanie pytań.
8Szczera współpraca i obsługa.
