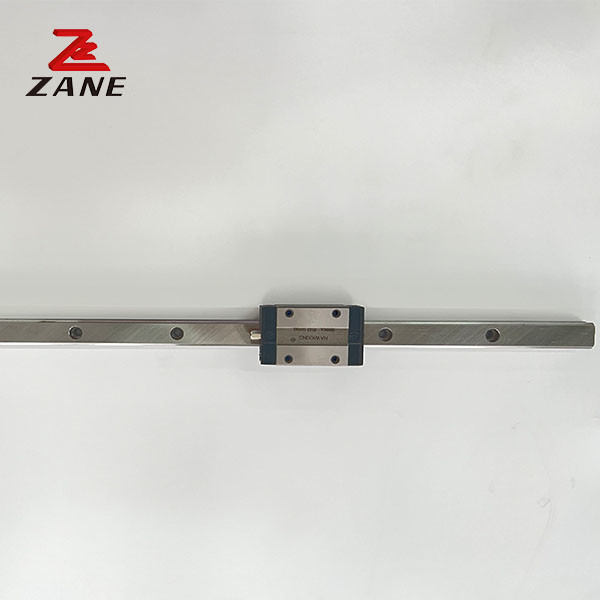

GEH35SA Tokarki Liniowa szyna ślizgowa 15 mm Interval Linear Motion Rails GEH35CA

Name: GEH35SA Tokarki Liniowa szyna ślizgowa 15 mm Interval Linear Motion Rails GEH35CA
Brand: ZANE
SKU: ZANE-GEH
Price: 1.00 USD
Availability: InStock
Rating: 5 (131 reviews)

Miejsce pochodzenia	Chiny
Nazwa handlowa	ZANE
Orzecznictwo	CE，ISO
Numer modelu	ZANE-GEH

Szczegóły Produktu

Nazwa produktu:

Mini prowadnica liniowa

Długość pręta:

Zindywidualizowane

Zastosowanie prowadnicy liniowej:

Maszyna CNC, maszyna elektryczna, tokarki, sprzęt medyczny

Długość szyny ślizgowej:

Interwał 40-250mm/15mm

Rodzaj:

Prowadnica ruchu liniowego

Model:

GEH20SA GEH20CA

Zastosowanie:

Maszyna CNC, system automatyczny

High Light:

tokarki liniowa szyna ślizgowa

liniowa szyna ślizgowa do maszyny elektrycznej

szyny ruchu liniowego z odstępem 15 mm;

Opis produktu

GEH35SA GEH35CA Liniowy przewodnik Liniowy przesuwek

FWpływLiniowa szyba przewodnicza

Łatwe smarowanie
Wymienność
Zdolność samoregulowania
Wysoka sztywność,Nieco dokładny.
Wskazówki radialne liniowe do ciężkiego obciążenia
Płynne działanie Wysoka prędkość i dokładność
Low tarcie i wibracje
Niski poziom hałasu i brak zanieczyszczeń
Długie życie przy dużej prędkości

Model	Wielkość kombinacji (mm)			Rozmiar bloku ((mm)													Rozmiar szyby przesuwnej ((mm)							Włókna i ich części, z wyłączeniem: wielkość	Podstawowe dynamiczne obciążenie stałe	Podstawowe stałe obciążenie stałe	Dopuszczalny moment statyczny				masę
																											Pan kN-m	Wp. kN-m		Mój kN-m	blok kg		prześlizg Kg/m
	H	Cześć.	N	W	B	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	w/	Kr.	D	h	d	P	E	(mm)	C (((kN)	Co (((kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
