Prowadnice liniowe do maszyny CNC
  • Prowadnice liniowe do maszyny CNC
Prowadnice liniowe do maszyny CNC

Prowadnice liniowe do maszyny CNC

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu ZANE-ghw
Szczegóły Produktu
Nazwa produktu:
Mini prowadnica liniowa
gatunek:
C,H,P,SP,GÓRA
Podstawowe komponenty:
prowadnica liniowa
Długość prowadnicy liniowej:
100 mm-4000 mm, dostępna będzie dowolna długość
Wysokość szyny ślizgowej:
1-5mm
Rodzaj:
Prowadnica ruchu liniowego
typ prowadnicy liniowej:
Typ W lub typ H lub typ R
Podkreślić:

Prowadnice liniowe HGW20

,

prowadnice liniowe do maszyny CNC

,

prowadnice szynowe profilowane UP

Opis produktu

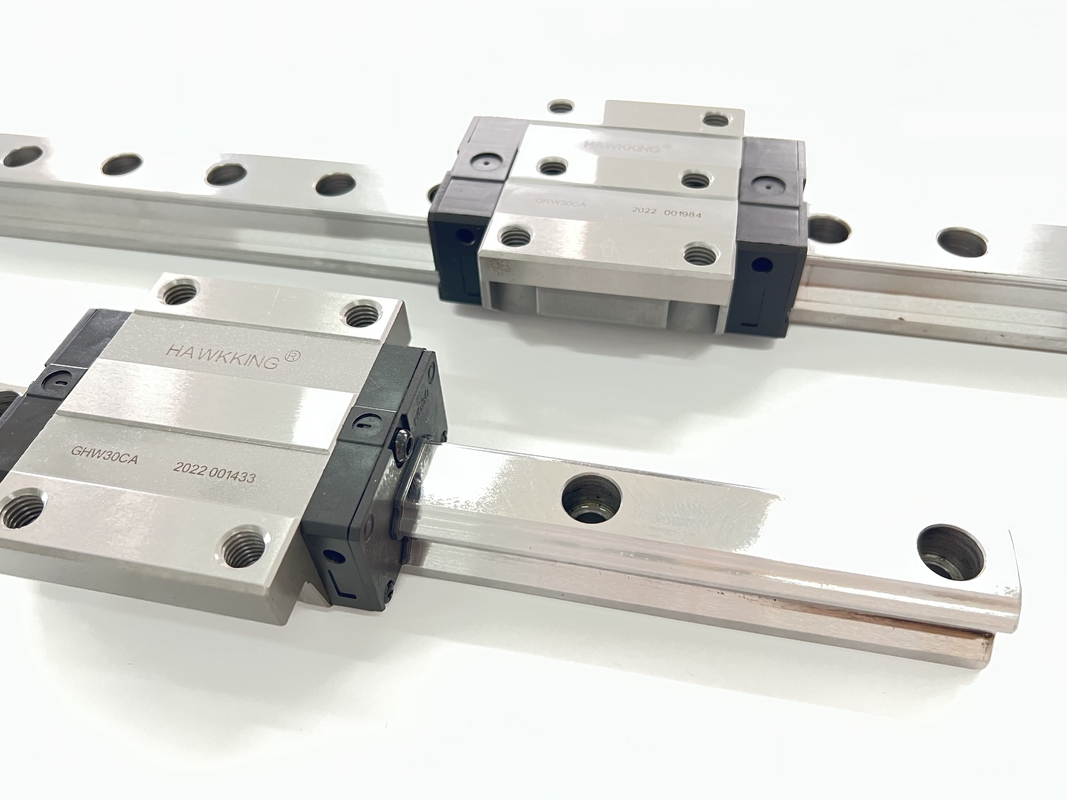

Prowadnica liniowa o niestandardowej długości HGW20 i blok do maszyny CNC

Jakie są cechy ?
Zdolność do samonastawności Zgodnie z projektem rowek o łuku kołowym ma punkty styku pod kątem 45 stopni.Prowadnica liniowa serii HG może
absorbują większość błędów montażowych spowodowanych nierównościami powierzchni i zapewniają płynny ruch liniowy poprzez elastyczne odkształcenie
elementy toczne i przesunięcie punktów styku.Można uzyskać zdolność samonastawności, wysoką dokładność i płynną pracę
z łatwą instalacją.


Model Rozmiar kombinowany (mm) Rozmiar bloku (mm) Rozmiar szyny ślizgowej (mm)

Śruby mocujące do szyn ślizgowych
rozmiar

 Podstawowe dynamiczne obciążenie stałe Podstawowe stałe obciążenie stałe Dopuszczalny moment statyczny waga
Pan kN-m

Poseł
kN-m

 Mój kN-m

blok
kg

slajd
kg/m
H Cześć N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr godz D h d P mi (mm) C(kN) C0(kN)
GHW15CA 24 4,3 16 47 38 4,5 30 39,4 61,4 8 5,3 M5/ φ4,5 6 8,9 3,95 3,7 15 15 7,5 5,3 4,5 60 20 M4xl6 11. 38 25,31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4,6 21,5 63 53 5 40 50,5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,40 2,21
GHW20HA 65,2 92,2 17,6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5,5 23,5 70 57 6,5 45 58 84 11,8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26,48 56.19 0,64 0,51 0,51 0,59 3,21
GHW25HA 78,6 104,6 22,1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 M10/φ9 8,5 16 6,5 10,8 28 26 14 12 9 80 20 M8x25 38,74 83,06 1,06 0,85 0,85 1,09 4.47
GHW30HA 93 120,4 25,75 47,27 110,13 1,40 1,47 1,47 1,44
GHW35CA 48 7,5 33 100 82 9 62 80 112,4 14,6 12 M10/φ9 10.1 18 9 12,6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1,20 1,20 1,56 6.30
GHW35HA 105,8 138,2 27,5 60,21 136,31 2,29 2,08 2,08 2,06
GW45CA 60 9,5 37,5 120 100 10 80 97 139,4 13 12,9 M12/φ11 15,1 22 8,5 20,5 45 38 20 17 14 105 22,5 M12x35 77,57 155,93 3,01 2,35 2,35 2,79 10.41
GHW45HA 128,8 171,2 28,9 94,54 207,12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12,9 M14/φ14 17,5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5,66 4.06 4.06 4,52 15.08
GHW55HA 155,8 204,8 36,4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144,2 200,2 23,1 12,9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324,71 10.02 6,44 6,44 9.17 21.18
GHW65HA 203,6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12.89
