BK15 BF15 Śruby kulkowe z układem wsparcia z kątowym łożyska kulkowego
  • BK15 BF15 Śruby kulkowe z układem wsparcia z kątowym łożyska kulkowego
BK15 BF15 Śruby kulkowe z układem wsparcia z kątowym łożyska kulkowego

BK15 BF15 Śruby kulkowe z układem wsparcia z kątowym łożyska kulkowego

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu BKBF15
Szczegóły Produktu
Nazwa produktu:
Wsparcie śruby kulowej
Materiał:
Stal węglowa
Podstawowe składniki:
łożysko, przekładnia
Wykorzystane branże:
Sklepy materiałów budowlanych, zakłady produkcyjne, warsztaty naprawy maszyn, drukarnie, prace budow
Proces produkcji:
Walcowana nić
Model:
BK15 BF15
Zastosowanie:
Drukarka 3D/maszyna CNC
Struktura:
Utrzymaj śruby kulkowej
Cechy:
Działanie dużą prędkością
High Light:

Angular Ball Bearing Ends Support Unit

,

Ball Screw Ends Support Unit

Opis produktu

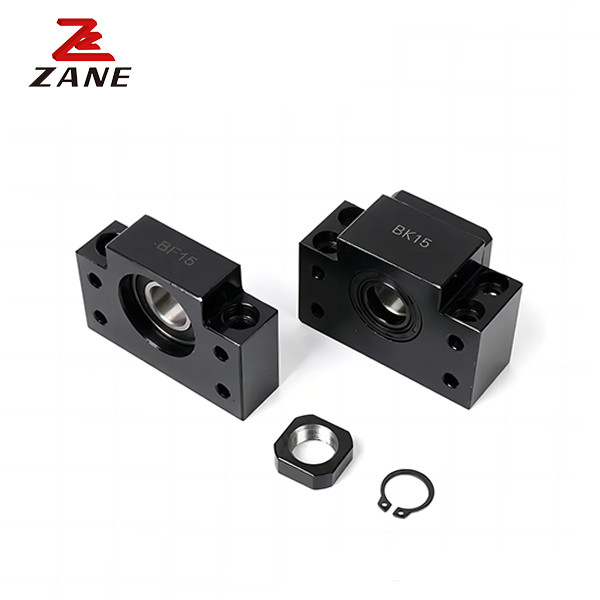

BK15 BF15 Śruby kulkowe z układem wsparcia z kątowym łożyska kulkowego



Sposób montażu wsparcia śruby kuli:


(1) przymocowany do pręta z przędkością na stronie stałej.
(2) wstawiona strona stała, przyciskająca matię zamkową, przymocowaną blokem poduszki i wewnętrznymi sześciokątnymi śrubami.
3) łożysko boczne jest mocowane na wiośle pręta z przędzą pierścieniem zatrzymującym i załadowane do bloku łożyskowego.



BK15 BF15 Śruby kulkowe z układem wsparcia z kątowym łożyska kulkowego 0



Rodzaj d1 L L1 L2 L3 C1 C2 B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BK10 10 25 5 29 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BK12 12 25 5 29 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17.5 11
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5



BK15 BF15 Śruby kulkowe z układem wsparcia z kątowym łożyska kulkowego 1



Rodzaj d1 L B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BF20 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5
25 BF 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11
BF30 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
BF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5




Jednostka wspierająca jest dostępna w sześciu rodzajach: modele EK, FK, EF i FF, które są standaryzowane dla standardowego zespołu śruby kulkowej wyposażonego w gotowe końce wału, oraz modele BK i BF,które są standaryzowane dla śrub kulkowych w ogóle. Podstawowa jednostka na stałej stronie zawiera wysoko precyzyjne łożysko kulkowe kątowe zgodne z klasą JIS 5 wyposażone w ustawione przedładowanie.
