Wspornik końcówki śruby kulowej
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | ZANE |
| Orzecznictwo | CE，ISO |
| Numer modelu | EK06 |

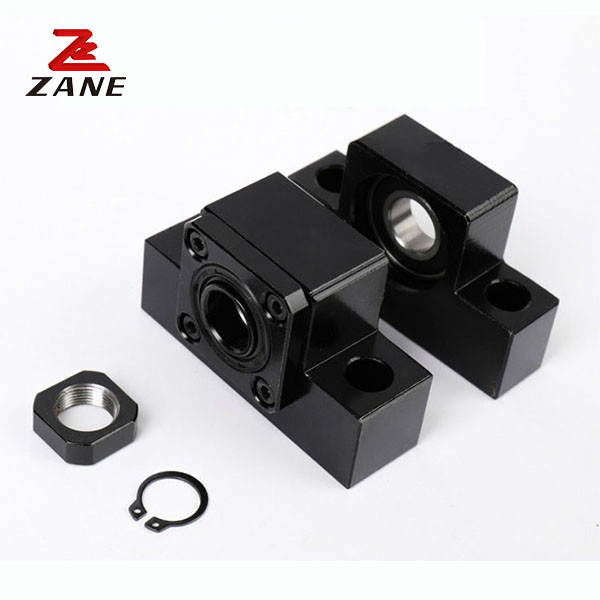

Obudowa łożyska do siedzeń z napędem pionowym z napędem pionowym serii EK
1Opis.
Specjalne siedzenie łożyska wiórowego, znane również jako siedzenie wsparcia wiórowego na rynku, wsparcie wiórowe.może zapewnić wsparcie dla ruchu obrotowego śruby kulkowej i naprawić śruby kulkowej. Oprócz suchej śruby kulkowej, może być również stosowany do innych rodzajów śruby ołowiowej, takich jak śruby ołowiowe trapezoidalne; lub innych okazji, które muszą zapewnić wsparcie dla ruchu obrotowego, takich jak splines,osi optycznych itp.
2Specyfikacja
EK ustawioneStrona
| Rodzaj | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
Strona pływająca EF
| Rodzaj | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3- Nasza firma.
Jiangsu Zane Machinery Technology Co., Ltd. jest wytwórcą zaawansowanych technologicznie urządzeń mechanicznych dla przedsiębiorstw o wysokiej technologii.Spółka posiada 4 oddziały odpowiednio zarządzają różnymi rodzajami produktów przekładni mechanicznych projekty badawcze i marketingoweMa prawie 50 niezależnych praw własności intelektualnej. jest tajwańskim YYC stojak poziom agentów, jest tajwańskim Heqing (HAWKKING) liniowy szlak przewodniczy, śruby kulkowej,Skrut piłkowy wsparcie siedzenie,pionierzy w zakresie badań i rozwoju modułów przewodników liniowychModuł ZANE przez większość klientów kocha i ufa. "Wiedza o życzliwości i byciu wdzięcznym wilgotne życie" jest wiecznym źródłem wzrostu dla ludzi Zayn.
