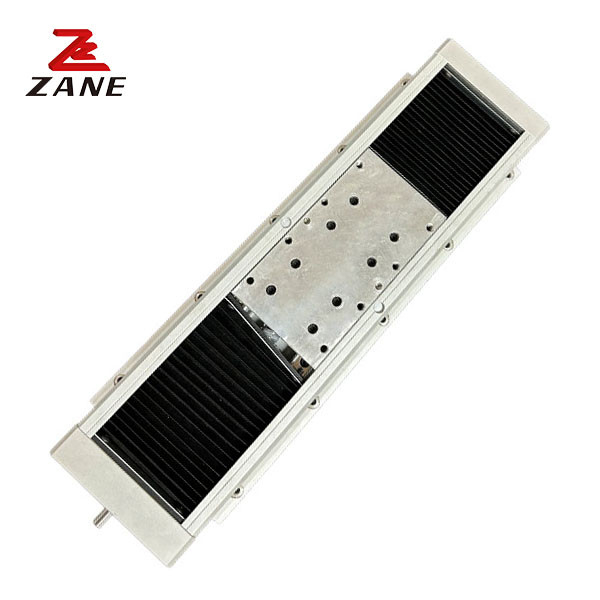

Jednoosiowy system mechaniczny robota liniowego z napędem pasowym F190P
  • Jednoosiowy system mechaniczny robota liniowego z napędem pasowym F190P
Jednoosiowy system mechaniczny robota liniowego z napędem pasowym F190P

Jednoosiowy system mechaniczny robota liniowego z napędem pasowym F190P

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE,ISO
Numer modelu F190P
Szczegóły Produktu
Nazwa produktu:
Siłownik jednoosiowy
Materiał:
Stop aluminium
Numer modelu:
F190P
Udar:
100-500 mm
Moc napędowa:
750 W
Głowica tnąca:
BLT641
Maksymalna prędkość:
250 500 1000
Powtarzalność:
±0,02 mm
Zastosowanie:
Sprzęt automatyki, przemysł fotowoltaiczny, sprzęt laserowy
Podkreślić:

Siłownik jednoosiowy z napędem pasowym

,

liniowy siłownik jednoosiowy

,

układ mechaniczny robota z pojedynczą osią

Opis produktu

Opis produktu:

Jednoosiowy aktuator to system napędowy liniowy do mechanicznych urządzeń ruchowych. Jest wykonany z wysokiej jakości stopów aluminium, a jego numer modelu to F190P. Nadaje się do urządzeń automatycznych,przemysł fotowoltaicznyJest on zgodny z głowicą cięcia BLT641 i posiada maksymalną prędkość 500 mm/s.i opłacalny system napędowy liniowy, który może zaspokoić potrzeby różnych rodzajów urządzeń mechanicznych.



Parametry techniczne:

Pojemność kierowcy ((W) 750 W
Śruby kulkowe (16) mm prowadzenie P05:5 P10:10 P20:20
Maksymalna prędkość ((mm/s): 250 500 1000
Maksymalna masa przenośna ((kg) Poziom 120 kg 100 kg 50 kg
Perpendykularność 60 kg 50 kg 30 kg
Dokładność pozycjonowania wielokrotnego (mm): Klasa C +0,02 mm; poziom P +0,01 mm
Zakres jazdy ((mm): Zakres od 50 do 500 mm
Moment obciążenia ((N.m)) Mx:110Mój:150; Mz:120
Mechanizm obciążenia GEH20 Podwójne tory
Mechanizm napędowy Klasa C. 16 do klasy C7; Klasa P ·16 Klasa szlifowania C5
Materiał podstawowy Profil aluminiowy twardy wytłaczany, same połyski
Wymagania dotyczące dokładności powierzchni montażu Mniej niż 0,05 mm
Projekt odporny na kurz Całkowita uszczelka przeciwpyłowa



Jednoosiowy system mechaniczny robota liniowego z napędem pasowym F190P 0

Uderzenie mózgu 100 150 200 250 300 350 400 450 500
L1 35 40 45 50 55 60 65 70 75
L2 295 350 415 470 525 580 635 690 745
L3 330 390 480 520 580 640 700 760 820
L 438 498 568 628 688 748 808 868 928

Charakterystyka:

1Napęd liniowy, silnik liniowy z rdzenia żelaza bez efektu kołowego.
2Doskonały współczynnik kontrastu wielkości i siły
3Podwójne kierownice liniowe, mała masa ruchoma i duża siła napędowa.
4Wibracje stabilizujące blisko zera wzmacniają stabilność przy niskich prędkościach i ustawienia ultra-krótkie
