Siłownik jednoosiowy
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | ZANE |
| Orzecznictwo | CE，ISO |
| Numer modelu | F190 |

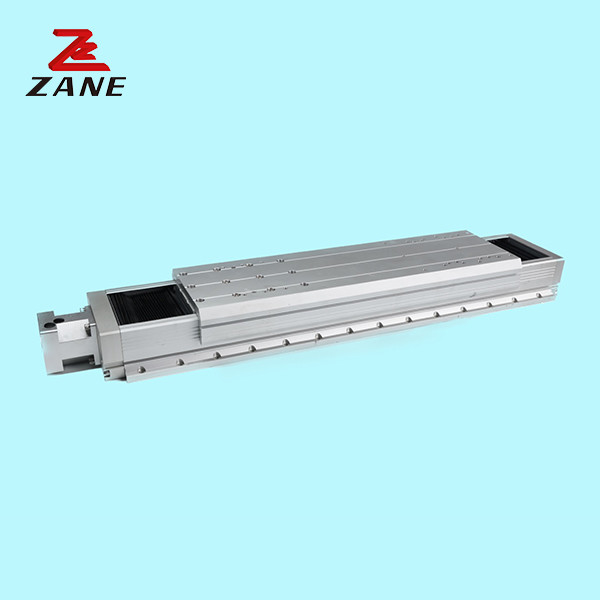

F190 100 mm Skuteczna długość jazdy Podwójne oś optyczna przewodnik dla urządzeń automatycznych
[Wysoka precyzja]- Z wysoką precyzją, szynki prowadzące wchodzą w bezpośredni kontakt z podstawą montażu, maksymalizując korzyści z liniowych szyn prowadzących i zmniejszając kumulacyjne błędy
[Wykorzystanie] - nadaje się do urządzeń automatycznych, zapewniających jednosiowy robot o ruchu liniowym
[Słownik]- Aby wykonać bardziej złożone zadania, jest bardzo praktyczny
[Zasadniczy cel]-Wielokrotne funkcje, takie jak montaż części, działanie atramentowe, elastyczny picking, obsługa części, załadunek i rozładunek system kontroli części
Parametry techniczne:
| Pojemność kierowcy ((W) | 750 W | |||
| Śruby kulkowe (16) mm prowadzenie | P05:5 | P10:10 | P20:20 | |
| Maksymalna prędkość ((mm/s): | 250 | 500 | 1000 | |
| Maksymalna masa przenośna ((kg) | Poziom | 120 kg | 100 kg | 50 kg |
| Perpendykularność | 60 kg | 50 kg | 40 kg | |
| Dokładność pozycjonowania wielokrotnego (mm): | Klasa C +0,02 mm; poziom P +0,01 mm | |||
| Zakres uderzenia (mm): | Zakres od 100 do 500 mm | |||
| Moment obciążenia ((N.m)) | Mx:110Mój:150; Mz:120 | |||
| Mechanizm obciążenia | GEH15 Podwójne tory | |||
| Mechanizm napędowy | Klasa C. 16 do klasy C7; Klasa P ·16 Klasa szlifowania C5 | |||
| Materiał podstawowy | Profil aluminiowy twardy wytłaczany, same połyski | |||
| Wymagania dotyczące dokładności powierzchni montażu | Mniej niż 0,05 mm | |||
| Projekt odporny na kurz | Całkowita uszczelka przeciwpyłowa | |||
| Uderzenie mózgu | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
