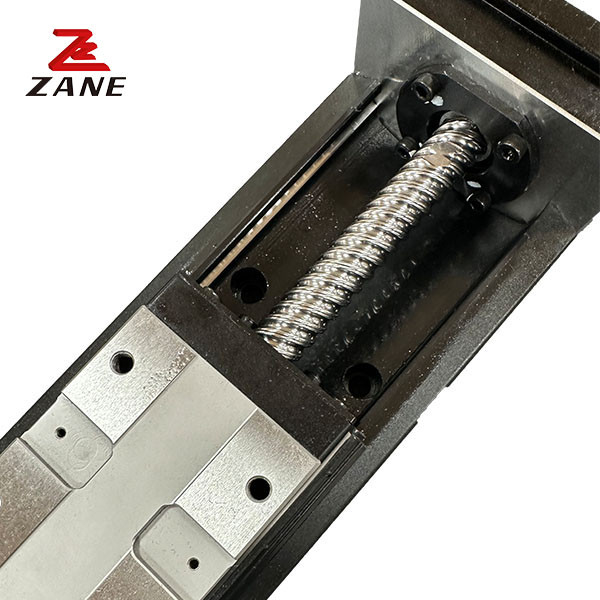

Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego
  • Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego
Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego

Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Szczegóły Produktu
Numer modelu:
Seria K.K
Nazwa produktu:
Ruch liniowy
Waga (kg):
10
Długość:
340/440/540/640/740/940mm
Szerokość:
86mm
Materiał:
Stal łożyskowa
Podstawowe komponenty:
śruba kulowa, prowadnica liniowa, łożysko
Wydajność:
Bezgłośna, wysoka wydajność
Wykorzystane branże:
Zakład produkcyjny
High Light:

Jednoosiowy siłownik liniowy robota

,

siłownik liniowy robota KK

,

moduł prowadnicy liniowej serii KK

Opis produktu

Wysoce precyzyjny jednoosiowy aktuator liniowy robota KK do systemu automatycznego



Opis modułu liniowego



Nazwa produktu
KK Jednoosiowy Robot Liniowy Aktuator
Materiał
Pozostałe
Rodzaje bloków
o długości nieprzekraczającej 10 cm
Stopień dokładności
C, H, P, HP, UP
Kod wstępnego ładowania
Z0, Z1, Z2
Zastosowanie
Urządzenie automatyczne;Urządzenie transportowe;Ośrodki obróbki CNC;Maszyny do cięcia ciężkich urządzeń;Maszyny do szlifowania CNC;Maszyny do formowania wtryskowego;Maszyny do rozładowania elektrycznego;Moliarki planowe;Urządzenia wymagające dużej sztywności i dużej ładowności



Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 0

Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 1

Długość przewodnika

L2 ((mm)

Pełna długość

L1 ((mm)

 Maksymalny bieg (mm) G (mm) n Waga ((kg)
A1Siedzenie przesuwne A2 Siedzenie przesuwne A1Siedzenie przesuwne A2Siedzenie przesuwne
100 159 36 - 20 2 0.48 -
150 209 86 34 15 3 0.6 0.67
200 259 136 84 40 3 0.72 0.79



Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 2

Długość przewodnika

L2 ((mm)

Pełna długość

L1 ((mm)

 Maksymalny bieg (mm) G (mm) K(mm) n Waga ((kg)
A1Siedzenie przesuwne A2 Siedzenie przesuwne A1Siedzenie przesuwne A2Siedzenie przesuwne
150 220 70 - 35 80 2 1 -
200 270 120 55 20 160 3 1.2 1.4
250 320 170 105 45 160 3 1.4 1.6
300 370 220 155 30 240 4 1.6 1.8



Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 3

Długość przewodnika

L2 ((mm)

Pełna długość

L1 ((mm)

 Maksymalny bieg (mm) G (mm) K(mm) n m Waga ((kg)
A1Siedzenie przesuwne A2 Siedzenie przesuwne A1Siedzenie przesuwne A2Siedzenie przesuwne
150 220 60 - 25 100 2 2 1.4 -
200 270 110 - 50 100 2 2 1.7 -
300 370 210 135 50 200 3 2 2.3 2.6
400 470 310 235 50 100 4 4 3.2 3.2
500 570 410 335 50 200 5 3 3.5 3.8
600 670 510 435 50 100 6 6 4.1 4.5



Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 4

Długość przewodnika

L2 ((mm)

Pełna długość

L1 ((mm)

 Maksymalny bieg (mm) H(mm) n m Waga ((kg)
A1Siedzenie przesuwne A2 Siedzenie przesuwne A1Siedzenie przesuwne A2Siedzenie przesuwne
340 440 210 100 70 3 2 5.7 6.5
440 540 310 200 20 5 3 6.9 7.7
540 640 410 300 70 5 3 8.0 8.8
640 740 510 400 20 7 4 9.2 10.0
740 840 610 500 70 7 4 10.4 11.2
940 1040 810 700 70 9 5 11.6 12.4



Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 5

Długość przewodnika

L2 ((mm)

Pełna długość

L1 ((mm)

 Maksymalny bieg (mm) G (mm) H(mm) n m Waga ((kg)
A1Siedzenie przesuwne A2 Siedzenie przesuwne A1Siedzenie przesuwne A2Siedzenie przesuwne
980 1089 828 700 40 90 7 5 18.6 20.3
1080 1189 928 800 15 40 8 6 20.3 22.0
1180 1289 1028 900 65 90 8 6 22.0 23.7
1280 1389 1128 1000 40 40 9 7 23.6 25.3
1380 1489 1228 1100 15 90 10 7 25.3 27.0



Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 6

Długość przewodnika

L2 ((mm)

Pełna długość

L1 ((mm)

 Maksymalny bieg (mm) G (mm) H(mm) n m Waga ((kg)
A1Siedzenie przesuwne A2 Siedzenie przesuwne A1Siedzenie przesuwne A2Siedzenie przesuwne
980 1098 811 659 40 90 7 5 29.4 32.3
1180 1298 1011 859 65 90 8 6 34.3 37.2
1380 1498 1211 1059 90 90 9 7 39.2 42.1
1680 1798 1511 1359 90 40 11 9 46.5 49.4





Opakowanie i dostawa modułu liniowego



Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 7Jednoosiowy siłownik liniowy robota KK o wysokiej precyzji do systemu automatycznego 8

Tagi:

Moduł liniowy KK60,

moduł liniowy Kk50,

moduł siłownika KK
