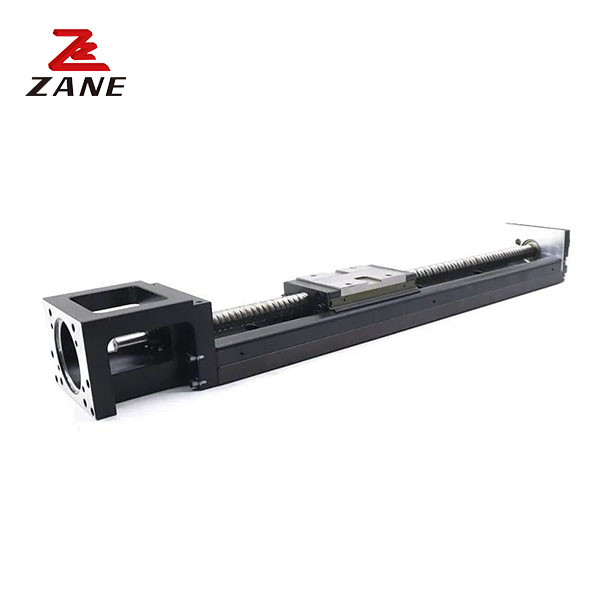

Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86
  • Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86
Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86

Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu KK86
Szczegóły Produktu
Numer modelu:
KK86
Waga (kg):
11.3
Materiał:
Aluminium
Aluminium:
C, P
Podstawowe komponenty:
prowadnica liniowa śruba kulowa
Struktura:
Ruch liniowy
Aplikacja:
Automatyczny system lutowniczy
Cechy:
Zalety projektowania modułowego
Wykorzystane branże:
Automatyczny system lutowniczy
Podkreślić:

Prowadnica liniowa z napędem śrubowym

,

prowadnica liniowa serii KK86

,

moduł wymiany KK firmy Hiwin

Opis produktu

Wysokiej prędkości napęd piłkowy skrutki kierownicą liniową Hiwin Wymiana serii KK86



Opis modułu liniowego



Nazwa produktu
Moduł liniowy kk86
Poziom precyzji
-0,02~+0.02
Akcje
75 ~ 200
Całkowita długość
440-1040 mm



Moduł liniowy:

Kompletny wybór jednego osi robota i akcesoriów

Rodzaj napędu: śrubka piłkowa, pas zębowy.

Wydajność silnika przemiennego: serwomotor lub silnik stopniowy o mocy 30 W ~ 750 W
Łatwa instalacja i konserwacja
Dostępne wzory na zamówienie
Łatwe przekształcenie w wieloosiowego robota



Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86 0Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86 1

                               Strona silnika                                                           Ogólny kształt





Karty danych KK86



Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86 2



Długość przewodnika

L2 ((mm)

Pełna długość

L1 ((mm)

 Maksymalny bieg (mm) H(mm) n m Waga ((kg)
A1Siedzenie przesuwne A2 Siedzenie przesuwne A1Siedzenie przesuwne A2Siedzenie przesuwne
340 440 210 100 70 3 2 5.7 6.5
440 540 310 200 20 5 3 6.9 7.7
540 640 410 300 70 5 3 8.0 8.8
640 740 510 400 20 7 4 9.2 10.0
740 840 610 500 70 7 4 10.4 11.2
940 1040 810 700 70 9 5 11.6 12.4



Opakowanie i dostawa



Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86 3 Prowadnica liniowa z napędem śrubowym o dużej prędkości Moduł KK Wymiana Hiwin Seria KK86 4

                           Pudełka                                                        Drzewna obudowa
