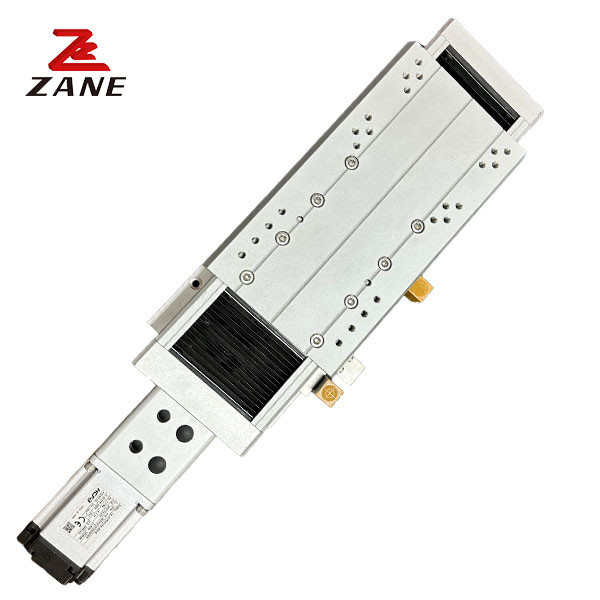

ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika
  • ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika
ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika

ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu ZCH45
Szczegóły Produktu
Nazwa produktu:
Moduł prowadnicy liniowej
Numer modelu:
ZCH45
Moc silnika:
100 W
Średnica zewnętrzna śruby pociągowej:
12
Skok śruby pociągowej:
5 mm
Maksymalna prędkość:
250
Znamionowy ciąg:
360N
Udar:
100-800 mm
Znamionowa prędkość silnika:
3000
Podkreślić:

Stół przesuwny z prowadnicą liniową 100w

,

zamknięty moduł prowadnicy liniowej z prowadnicą liniową

Opis produktu

ZCH45 Liniowy Przewodnik Żuraw Kulkowy Całkowicie Zamknięty Stolik Przesunkowy 1000 Moc silnika- Nie.



1Opis.


Moduł liniowy jest zazwyczaj stosowany z silnikiem napędowym. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programW ten sposób osiąga się cel masowej produkcji i intensywnej produkcji sprzętu.



2.Specyfikacja



Moc silnika 100 W
Dokładność wielokrotnego pozycjonowania Klasa C ±0,02MM i klasa P ±0,01MM
Zewnętrzna średnica śruby ołowiowej ((a) 12
Ołów śruby ołowiowej (MM) 5
Maksymalna prędkość ((MM/SEC) 250
Maksymalne obciążenie ((KG) poziom 11
pionowa 4
Narysowana siła napędowa ((N) 360
Uderzenie mózgu (MM) 100-800 ((interwał 50)
Prędkość obrotowa silnika (rpm) 3000



ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 0Instalacja pozioma

Ołów Ładunek ((KG) A B C
5 5 560 110 220
8 280 40 70



ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 1Montowanie ścienne

Ołów Ładunek ((KG) A B C
5 5 180 70 475
8 60 8 155



ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 2Zestaw pionowy



Ołów Ładunek ((KG) A C
5 3 80 80



ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 3     ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 4    ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 5      ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 6

Podwójne siedzenie przesuwne Podwójne siedzenie przesuwne przedłużenie siedzenia przesuwne jednoczesne ruch



3Nasza firma.



ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 7

ZCH45 Prowadnica liniowa Śruba kulowa Całkowicie zamknięty stół przesuwny 1000 Moc silnika 8
