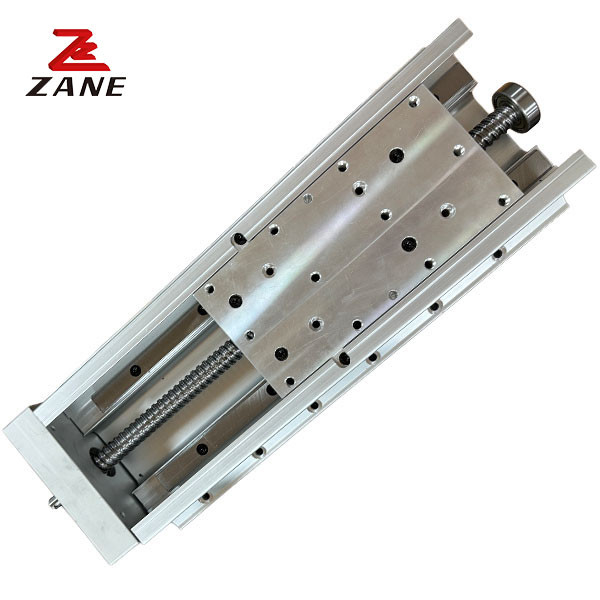

Elektryczna prowadnica liniowa CNC Półzamknięty stół przesuwny Skok 200 mm ZHH110
  • Elektryczna prowadnica liniowa CNC Półzamknięty stół przesuwny Skok 200 mm ZHH110
Elektryczna prowadnica liniowa CNC Półzamknięty stół przesuwny Skok 200 mm ZHH110

Elektryczna prowadnica liniowa CNC Półzamknięty stół przesuwny Skok 200 mm ZHH110

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu ZHH110
Szczegóły Produktu
Nazwa produktu:
Półzamknięty stół przesuwny
Materiał:
Stal nierdzewna
rodzaj śruby:
śruba prowadząca
Moc silnika:
400 W
Średnica zewnętrzna śruby pociągowej:
16
Udar:
100-1000 mm
Znamionowa prędkość silnika:
3000
Skok śruby pociągowej:
5,10,20
Maksymalna prędkość:
250 500 1000
High Light:

Półzamknięty stół przesuwny 200 mm

,

elektryczna prowadnica liniowa CNC SS

Opis produktu

Elektryczny przewodnik liniowy CNC Półzamknięty stolik przesuwny 200 mm Uderzenie ZHH110



1Opis.



Całkowicie zamknięty moduł liniowy ze śrubą kulkową: do tego modułu dodaje się strukturę odporną na pył ze stali nierdzewnej na podstawie półzamkniętej, pięknej i hojnej konstrukcji, stosowanej na okazjach odpornych na pył,obsługuje wszystkie rodzaje aplikacjicechy: wysoka sztywność, wysoka precyzja, wysoka prędkość, wysokie obciążenie, wysoka siła napędowa.



2.Specyfikacja



Moc silnika 400 W
Dokładność wielokrotnego pozycjonowania Klasa C ±0,02MM i klasa P ±0,01MM
Zewnętrzna średnica śruby ołowiowej ((a) 16
Ołów śruby ołowiowej (MM) 5 10 20
Maksymalna prędkość ((MM/SEC) 250 500 1000
Maksymalne obciążenie ((KG) poziom 50 43 20
pionowa 18 15 10
Narysowana siła napędowa ((N) 1470 735 365
Uderzenie mózgu (MM) 100-1000 ((interwał 50)
Prędkość obrotowa silnika (rpm) 3000

                     Elektryczna prowadnica liniowa CNC Półzamknięty stół przesuwny Skok 200 mm ZHH110 0                                             Elektryczna prowadnica liniowa CNC Półzamknięty stół przesuwny Skok 200 mm ZHH110 1                                            Elektryczna prowadnica liniowa CNC Półzamknięty stół przesuwny Skok 200 mm ZHH110 2

Jednostka montażu poziomego:MM Jednostka montażu ściennego:MMJednostka montażu pionowego:MM

Ołów Ładunek ((kg) A B C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Ołów Ładunek ((kg) A B C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Ołów Ładunek ((kg) A C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900
