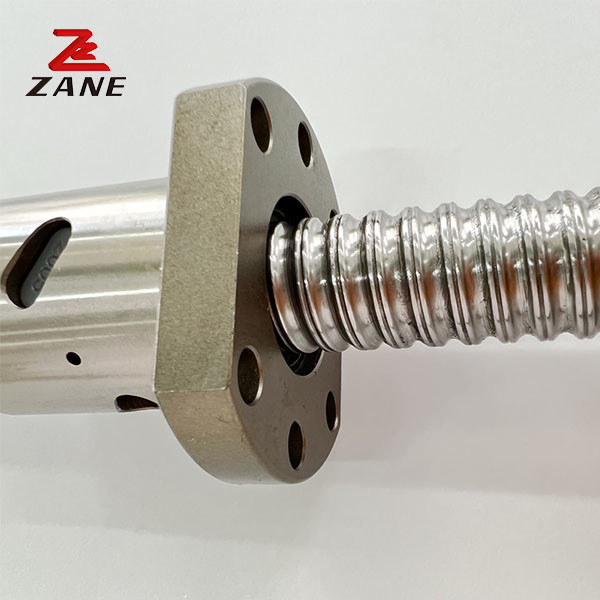

Sfur1610 Śruba pociągowa 10 mm Wysoka sztywność 16 mm Śruba kulkowa Płynna praca
  • Sfur1610 Śruba pociągowa 10 mm Wysoka sztywność 16 mm Śruba kulkowa Płynna praca
Sfur1610 Śruba pociągowa 10 mm Wysoka sztywność 16 mm Śruba kulkowa Płynna praca

Sfur1610 Śruba pociągowa 10 mm Wysoka sztywność 16 mm Śruba kulkowa Płynna praca

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu TYP UFS
Szczegóły Produktu
Nazwa produktu:
Śruba pociągowa kulkowa
Średnica śruby:
12mm-100mm
Blok:
Kołnierz
Zastosowanie:
Części do obróbki CNC
Dostosowana usługa:
Wsparcie
Rozmiar (Cm):
100*15*10CM
Długość:
3000 mm
Nitka:
Zwykle właściwy wątek
High Light:

Śruba pociągowa Sfur1610 10 mm

,

śruba pociągowa 10 mm płynna praca

,

śruba kulkowa 16 mm o wysokiej sztywności

Opis produktu

UFSTYPE Żuraw kulkowy z orzechem Sfur1610 16 mm średnica z ołowiem 10 mm



Charakterystyka śruby kulkowej:


1Wysoka niezawodność
Z odpowiednim smarowaniem i stosowaniem możliwe jest bezproblemowe działanie przez dłuższy okres czasu.

2- Bezproblemowa operacja.
Wysoka wydajność śrub kulkowych jest znacznie wyższa od konwencjonalnych śrub. Wymagany moment obrotowy wynosi mniej niż 30%.

3. Wysoka sztywność i wstępne obciążenie
W przypadku osi plW przypadku konwencjonalnych zespołów śrubokruszowych moment obrotowy jest zminimalizowany, moment obrotowy staje się nadmiernie duży i działanie nie jest płynne.Zmiany osi w precyzyjnych śrubokrętach kulkowych TBI MOTION mogą zostać zmniejszone do zera poprzez wstępne obciążenie i nadal możliwe jest lekkie płynne działanieW związku z tym można jednocześnie uzyskać zarówno niski moment obrotowy, jak i wysoką sztywność.





Model Średnica zewnętrzna Ołów Średnica stalowej kuli wielkość orzecha Kołki perłowe Dynamiczne obciążenie nominalne Narysowane obciążenie statyczne

sztywne

kgf/μm
d Ja... Tak. D A B L W H X Q n Ca. Coa k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Tabela porównania standardowych specyfikacji rozmiarów





Model Klasa dokładności ołowiu Kierunek nitki liczba przędza





Standardowy kod śruby





Stosowane rodzaje orzechów

Średnica zewnętrzna

d



Ołów 1

Średnica koralika

Tak.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 I, U, S.
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 I, U
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 I, U
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 I, U
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 I, U
20 9.525 C7,C5,C3 R 1 08020 U





Tabela porównawcza specyfikacji wielkości standardowej śruby do szlifowania precyzyjnego





Model Klasa dokładności ołowiu Kierunek nitki liczba przędza





Standardowy kod śruby





Stosowane rodzaje orzechów

Średnica zewnętrzna

d



Ołów 1

 Średnica koralika Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) I, U, T
5 3.175 C7,C5,C3 R/L 1 01605 I, U, T
10 3.175 C7,C5,C3 R/L 2 01610 I, U, T
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) I, U
5 3.175 C7,C5,C3 R/L 1 02005 I, U, T, S.
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) I, U
5 3.175 C7,C5,C3 R/L 1 02505 I, U, T, S.
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A I, U, T
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) I, U
5 3.175 C7,C5,C3 R/L 1 03205 I, U, S.
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 I, U
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E
