Liniowy przewodnik
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | ZANE |
| Orzecznictwo | CE，ISO |

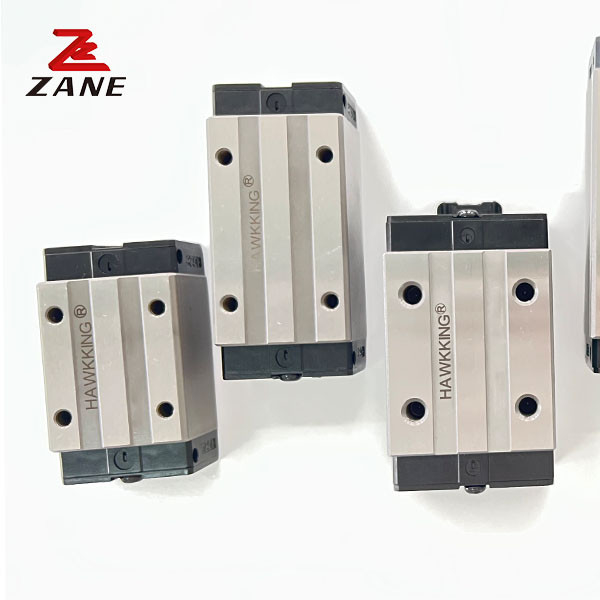

linia kierownicza blok fabryczny linia kierownicza linia szybowcowa HGW55 HGW65
Liniowy przewodnik walcowania: szeroko stosowany w elektronikach, laserach, grawerowaniu, cięciu i innych gałęziach przemysłu, o wysokiej precyzji, niskim poziomie hałasu, odporności na korozję, odporności na rdzę, wysokiej prędkości, niskim koszcie itp.,jest faworyzowany w dziedzinie transmisji liniowej.
| Ścieżka przesuwania | Liniowy przewodnik | Poziom dokładności | P |
| Szerokość | 23 mm | Poziom obciążenia statycznego | 3 |
| Dopuszczalny moment statyczny | 3.9 ((kn·m) | Ratin obciążenia dynamicznego | 6 |
| Opis produktu |
1. niewielka objętość, lekka waga, szczególnie nadająca się do stosowania w mniejszych i mniejszych urządzeniach.
2. materiał przewodniczący jest ze stali nierdzewnej i stali stopowej dwóch rodzajów. materiał ze stali nierdzewnej jest jakościowo przewodnik liniowy, zawiera przewodnik, przewodniki i inne metalowe części,Na przykład maszyny stalowe i maszyny do utrzymania itp., wszystkie wykorzystują materiał ze stali nierdzewnej, mają cechy rdzy.
3. przyjmuje konstrukcję czteropunktowego styku typu Goeth, może wytrzymać obciążenie kierunkowe, ma silną sztywność, wysoką precyzję.
4. konstrukcja stali, zgodnie z możliwością wymiany, pozwala na precyzję. |
||
| Zastosowanie |
1. urządzenia do produkcji półprzewodników 2. sprzęt do montażu układów drukowanych 3. urządzenia medyczne 4. ramię robota 5. urządzenia pomiarowe precyzyjne 6. sprzęt biurowy 7. inne małe liniowe urządzenia przesuwne |
||
| Model | Wielkość kombinacji (mm) | Rozmiar bloku ((mm) | Rozmiar szyby przesuwnej ((mm) |
Włókna i ich części, z wyłączeniem: |
Podstawowe dynamiczne obciążenie stałe | Podstawowe stałe obciążenie stałe | Dopuszczalny moment statyczny | masę | ||||||||||||||||||||||||||
| Pan kN-m |
Wp. |
Mój kN-m |
blok |
prześlizg |
||||||||||||||||||||||||||||||
| H | Cześć. | N | W | B | Bi | c | U | L | Kl | G | M (A/B) | T | Ty | h2 | h3 | Wr | Kr. | D | h | d | P | E | (mm) | C (((kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11. 38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
