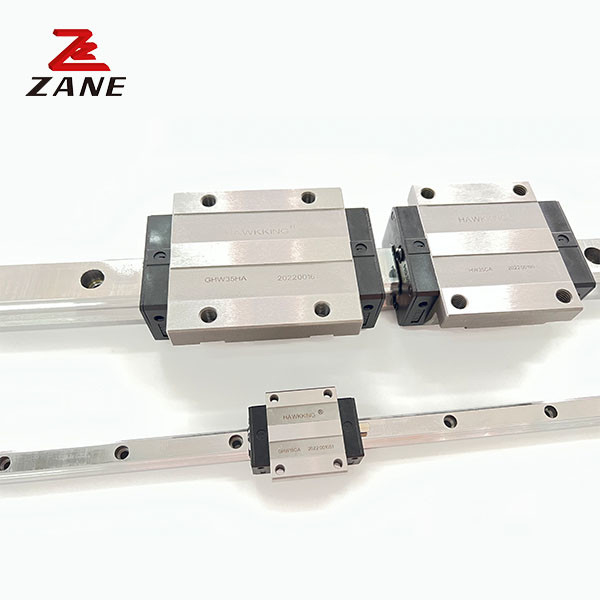

Szyny liniowe HGW20 Cnc Szyna liniowa ze stali nierdzewnej 3000 mm ISO
  • Szyny liniowe HGW20 Cnc Szyna liniowa ze stali nierdzewnej 3000 mm ISO
Szyny liniowe HGW20 Cnc Szyna liniowa ze stali nierdzewnej 3000 mm ISO

Szyny liniowe HGW20 Cnc Szyna liniowa ze stali nierdzewnej 3000 mm ISO

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu ZANE-ghw
Szczegóły Produktu
Nazwa produktu:
prowadnica liniowa do dużych obciążeń
Długość:
100-6000 mm (dostosowane)
Zastosowanie:
System automatyczny
Słowo kluczowe:
Łożysko kulkowe prowadnicy liniowej
Materiał:
Stal nierdzewna
Blok:
standardowy lub kołnierzowy
typ prowadnicy liniowej:
Typ W lub typ H lub typ R
Struktura:
Szyna ślizgowa + blok ślizgowy
High Light:

Szyny liniowe HGW20 cnc

,

szyny liniowe ISO cnc

,

szyna liniowa ze stali nierdzewnej 3000 mm;

Opis produktu

Wskazówka liniowa kolejowa HGW20 slajd HGW20ca cnc liniowy przewodnik z zestawem bloku



Wskaźnik linii kolejowej:

1, S55C materiał ze stali o wysokiej zawartości węgla do szyny
2, 20CrMo materiał do bloku
3, Tolerancja klasy P
4, dostosowana długość linii kolejowej
5, HGW i GHH
6, łatwo wymienia się w części między sobą lub HIWIN
7, łatwa konserwacja
8Mały hałas, ale gładki.

Model Wielkość kombinacji (mm) Rozmiar bloku ((mm) Rozmiar szyby przesuwnej ((mm)

Włókna i ich części, z wyłączeniem:
wielkość

 Podstawowe dynamiczne obciążenie stałe Podstawowe stałe obciążenie stałe Dopuszczalny moment statyczny masę
Pan kN-m

Wp.
kN-m

 Mój kN-m

blok
kg

prześlizg
kg/m
H Cześć. N W B Bi c U L Kl G M (A/B) T Ty h2 h3 Wr Kr. D h d P E (mm) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Szyny liniowe HGW20 Cnc Szyna liniowa ze stali nierdzewnej 3000 mm ISO 0Szyny liniowe HGW20 Cnc Szyna liniowa ze stali nierdzewnej 3000 mm ISO 1
