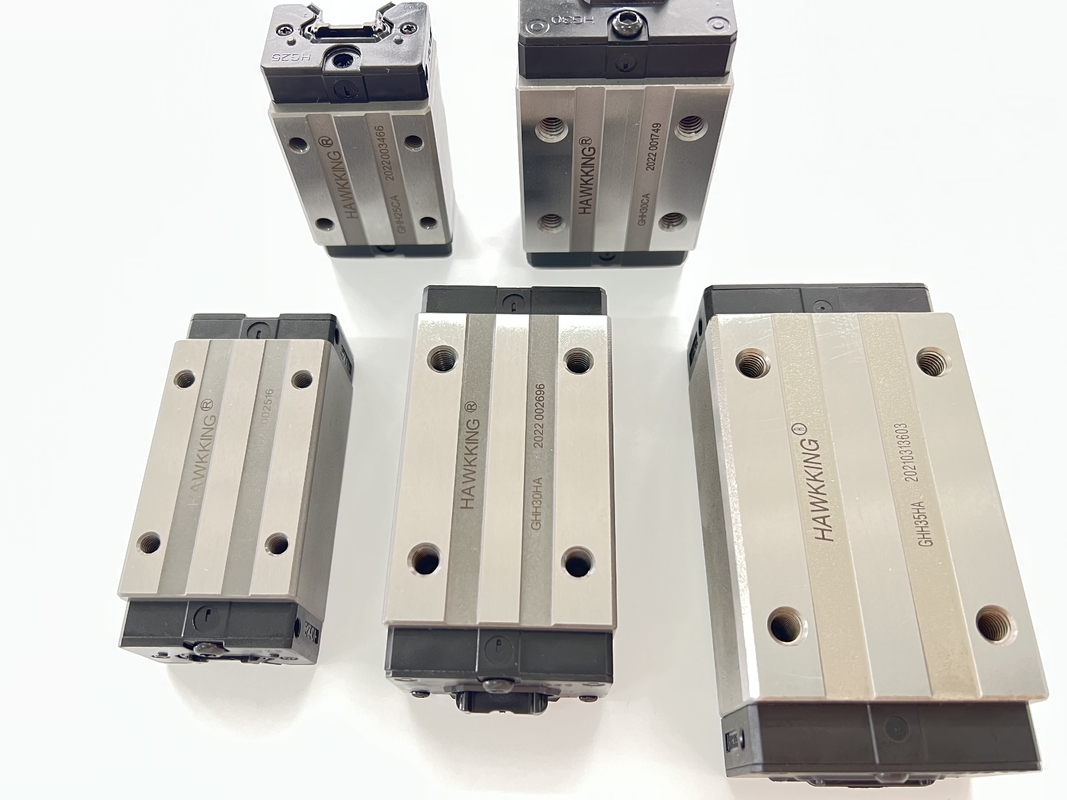

precyzyjna prowadnica liniowa Dostosowana długość Blok szyn liniowych HGH35
Liniowy przewodnik jest prowadnicą liniową o dużym obciążeniu, zaprojektowaną przez rowek o okrągłym łuku, a optymalizacja struktury jest wyższa o ponad 30% nośność i sztywność niż inne podobne prowadnice liniowe typu kulkowego. Charakteryzuje się tym samym obciążeniem w czterech kierunkach (góra / dół / prawo / lewo) i samonastawne, aby absorbować błędy instalacji.
| Model |
Rozmiar kombinacji (mm) |
Rozmiar bloku (mm) |
Rozmiar szyny ślizgowej (mm) |
Śruby mocujące do szyn ślizgowych
rozmiar
|
Podstawowe dynamiczne obciążenie stałe |
Podstawowe stałe stałe obciążenie |
Dopuszczalny moment statyczny |
waga |
|
Pan
kN^n
|
poseł
kNf
|
Mój KNF |
blok
kg
|
slajd
kg/szt
|
| H |
HI |
N |
W |
B |
BI |
C |
Li |
Ł |
kI |
G |
Mxl |
T |
h2 |
h3 |
WR |
HR |
D |
h |
d |
P |
mi |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39,4 |
61,4 |
10 |
5.3 |
M4x5 |
6 |
7,95 |
7.7 |
15 |
15 |
7,5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0,17 |
0,15 |
0,15 |
0,18 |
1,45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50,5 |
77,5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17,5 |
9,5 |
8,5 |
6 |
60 |
20 |
M5xl6 |
17,75 |
37,84 |
0,38 |
0,27 |
0,27 |
0,30 |
2,21 |
| GHH20HA |
50 |
65,2 |
92,2 |
12,6 |
21.18 |
48,84 |
0,48 |
0,47 |
0,47 |
0,39 |
| GHH25CA |
40 |
5,5 |
|
48 |
35 |
6,5 |
35 |
58 |
84 |
16,8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26,48 |
56.19 |
0,64 |
0,51 |
0,51 |
0,51 |
3,21 |
| GHH25HA |
12,5 |
50 |
78,6 |
104,6 |
19,6 |
|
32. 75 |
76,00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97,4 |
20,25 |
12 |
M8xl0 |
8,5 |
9,5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38,74 |
83,06 |
1,06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120,4 |
21,75 |
13,8 |
M8x2ij |
47,27 |
110,13 |
1,40 |
1,47 |
1,47 |
1,16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112,4 |
20,6 |
12 |
|
|
16 |
19,6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49,52 |
102,87 |
1,73 |
1,20 |
1. 20 |
1,45 |
6. 30 |
| GHH35HA |
1,5 |
72 |
105,8 |
138,2 |
22,5 |
M8xl2 |
|
|
60,21 |
136,31 |
2,29 |
2,08 |
2,08 |
1,92 |
| GHH45CA |
70 |
9,5 |
|
86 |
60 |
13 |
60 |
97 |
139,4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77,57 |
155,93 |
3,01 |
2,35 |
2,35 |
2.73 |
10.41 |
| GHH45HA |
20,5 |
80 |
128,8 |
171,2 |
28,9 |
|
L8. |
30,5 |
22,5 |
94,54 |
207,12 |
4.00 |
4.07 |
4.07 |
3,61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117,7 |
166,7 |
27,35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114,44 |
227. 81 |
5,66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155,8 |
204,8 |
36,4 |
12,9 |
|
139,35 |
301,26 |
7,49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144,2 |
200,2 |
43,1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163,63 |
324,71 |
10.02 |
6,44 |
6,44 |
7.00 |
21.18 |
| GHH65HA |
31,5 |
120 |
203,6 |
259,6 |
47,8 |
12,9 |
M16x20 |
208,36 |
457,15 |
14.15 |
11.12 |
11.12 |
9.82 |
Wskazówki dotyczące zamawiania prowadnic liniowych i bloków prowadnic liniowych:
(1) Podaj nam szerokość prowadnicy liniowej: np. 9mm
(2) Jaki jest kod rozmiaru liniowych bloków prowadzących, pls?Np. MGN9C, HGH15CA itp.
(3) Jaka jest potrzebna długość prowadnicy liniowej i ile bloków prowadzących w jednej prowadnicy liniowej, pls?Np. MNG91R80MM;1 szt. klocków na prowadnicy liniowej 80mm
Wszystkie typy, które możemy wyprodukować prowadnica liniowa:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
Nasze zalety prowadnic liniowych serii HG:
1. Kompletny system jednostek ślizgowych o wysokiej dokładności i można go przesuwać bez ugięcia.
2. Długa żywotność.
3. Szybka dostawa i dobra obsługa.
4.Duży zapasi niska partia hurtowa.
5. ISO9001:2008
6. Konkurencyjnycena, dobra jakość, szybka dostawa.
7.Szybka reakcja nae-maile lub szybkie rozwiązywanie pytań.
8. Uczciwa współpraca i obsługa.
