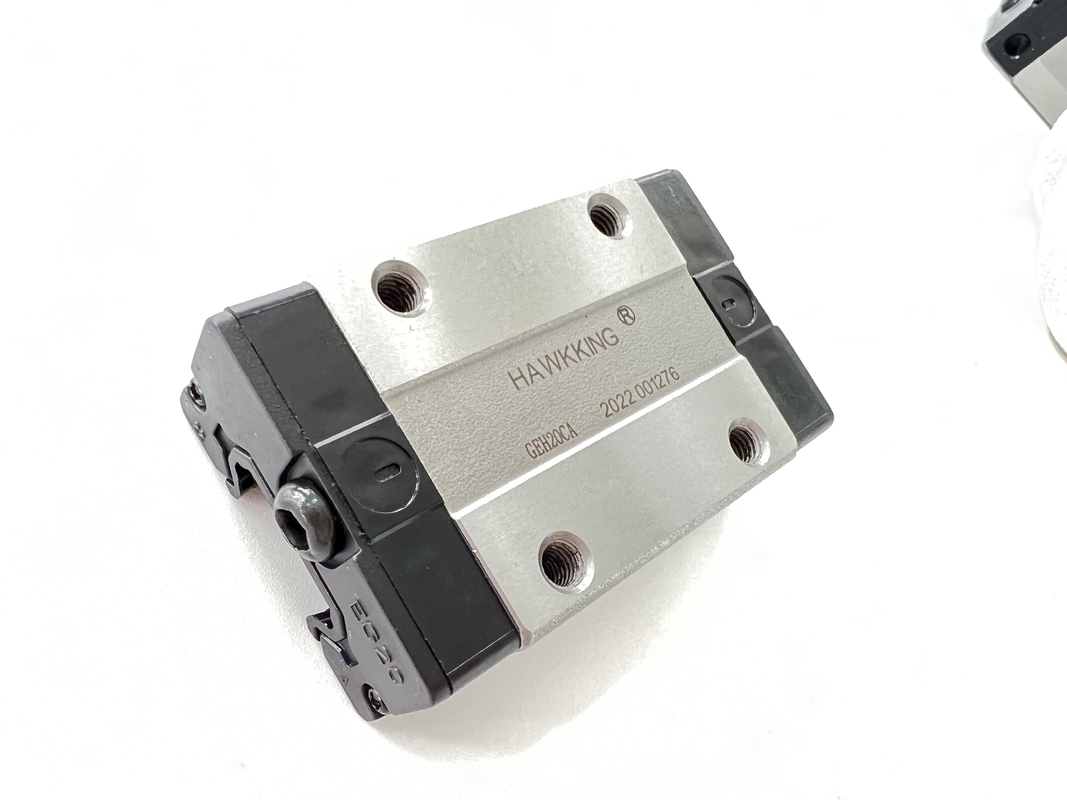

Szyny liniowe o wysokiej sztywności i wysokiej precyzji

Szczegóły Produktu

Nazwa produktu:

prowadnica liniowa

Kolor:

srebrno-czarna prowadnica liniowa

Aplikacja prowadnicy liniowej:

Maszyna CNC, maszyna elektryczna, tokarki, sprzęt medyczny

Długość prowadnicy:

6000 mm lub można go dostosować

Rodzaj:

Prowadnica ruchu liniowego

Model:

GEH25SA GEH25CA

Aplikacja:

Maszyna CNC, system automatyczny

Podkreślić:

Szyny liniowe o wysokiej sztywności i precyzji

szyny liniowe o wysokiej precyzji GEH25SA

Opis produktu

Typ separacji Suwak Sprzedaż bezpośrednia Oem GEH25SA GEH25CA

Nazwa	Prowadnica liniowa/blok prowadnicy liniowej
Rodzaj	Automatyczne urządzenie do szybkiej transmisji sprzętu
Połączenie	Co najmniej 100mm szyna liniowa + 1 szt. Blok ślizgowy
Materiał	Chrom/Łożysko/Stal nierdzewna
Rozmiar przewodnika	4m lub wymagania niestandardowe
Kolor	Czerwony lub czarny lub wymagania celne
Kształt	Prostokąt
Efekt	1. Równoległość i wysoka precyzja 2. Suwak i szyna prowadząca są wymienne, co oszczędza koszty 3. Wysoka sztywność we wszystkich kierunkach 4. Zmniejsz tarcie
Uszczelka	1. Worek PE, wstrząsoodporny worek bąbelkowy, standardowy karton eksportowy, drewniane pudełko 2. Zgodnie ze specjalnymi wymaganiami klienta

Model	Rozmiar kombinowany (mm)			Rozmiar bloku (mm)													Rozmiar szyny ślizgowej (mm)							Śruby mocujące do szyn ślizgowych rozmiar	Podstawowe dynamiczne obciążenie stałe	Podstawowe stałe obciążenie stałe	Dopuszczalny moment statyczny				waga
																											Pan kN-m	Poseł kN-m		Mój kN-m	blok kg		slajd kg/m²
	H	Cześć	N	W	B	Bi	C	Li	L	Ki	Ki	G	Mxl	T	H2	h3	z	godz	D	h	d	P	mi	(mm )	C(kN)	Co(kN)
GEH15SA	24	4,5	9,5	34	26	4	-	23,1	40,1	14,8	3,5	5,7	M4x6	6	5,5	6	15	12,5	6	4,5	3,5	60	20	M3xl6	5.35	9.40	0,08		0,04	0,04	0,09	1,25
GEH15CA							26	39,8	56,8	10.15															7,83	16.19	0,13		0,10	0,10	0,15
GEH20SA	28	6	11	42	32	5	-	29	50	18,75	4.15	12	M5x7	7,5	6	6	20	15,5	9,5	8,5	6	60	20	M5xl6	7.23	12.74	0,13		0,06	0,06	0,15	2,08
GEH20CA							32	48,1	69,1	12,3															10.31	21.13	0,22		0,16	0,16	0,24
GEH25SA	33	7	12,5	48	35	6,5	-	35,5	59,1	21,9	4,55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0,23		0,12	0,12	0,25	2,67
GEH25CA							35	59	82,6	16.15															16.27	32,40	0,38		0,32	0,32	0,41
GEH30SA	42	10	16	60	40	10	-	41,5	69,5	26,75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0,40		0,21	0,21	0,45	4,35
GEH30CA							40	70,1	98,1	21.05															23,70	47,46	0,68		0,55	0,55	0,76
GEH35SA	48	11	18	70	50	10	-	45	75	28,5	7	12	M8xl2	10	8,5	8,5	34	27,5	14	12	9	80	20	M8x25	16.42	28.10	0,40		0,21	0,21	0,45	6.14
GEH35CA							50	78	108	20															33,35	64,84	0,98		0,69	0,69	1.13
