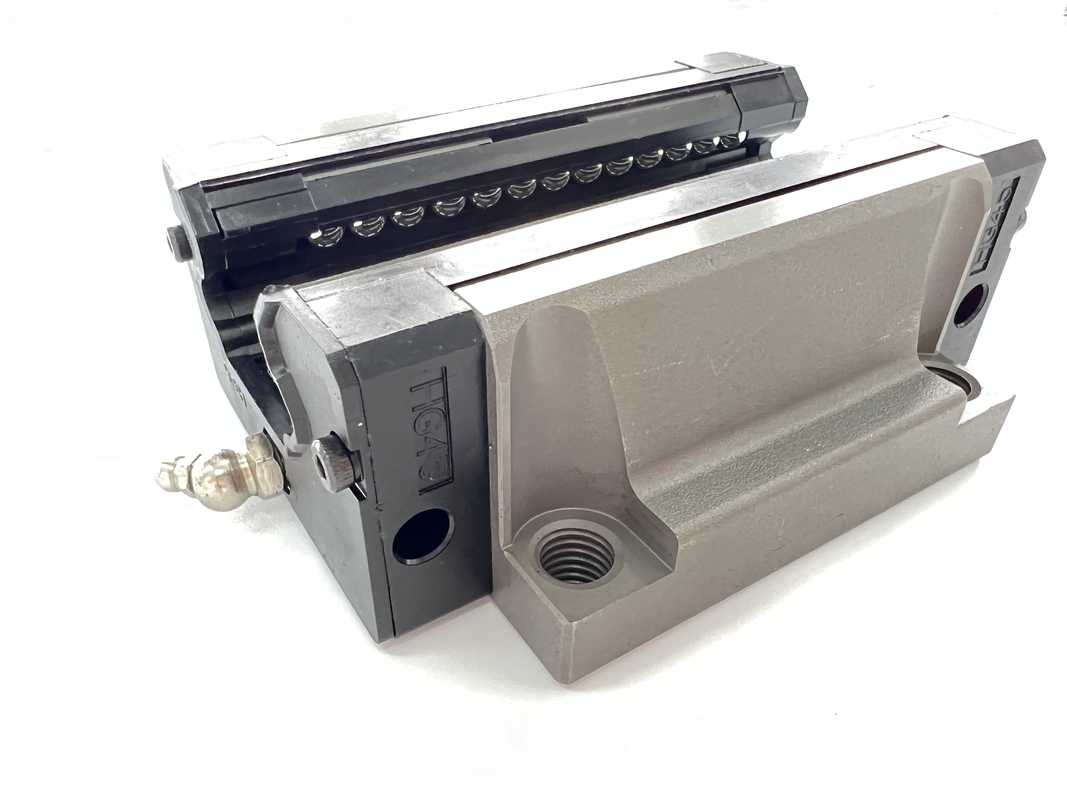

Prowadnica liniowa do maszyny CNC
  • Prowadnica liniowa do maszyny CNC
Prowadnica liniowa do maszyny CNC

Prowadnica liniowa do maszyny CNC

Miejsce pochodzenia Chiny
Nazwa handlowa ZANE
Orzecznictwo CE，ISO
Numer modelu ZANE-ghw
Szczegóły Produktu
Nazwa produktu:
Mini prowadnica liniowa
Materiał:
Stal nierdzewna
Numer modelu:
HGW20CA, HGW2CHA
Podstawowe komponenty:
prowadnica liniowa
Smarowanie:
Smar, olej
Występ:
Wysoka precyzja niski poziom hałasu
typ prowadnicy liniowej:
Typ W lub typ H lub typ R
Blok:
standardowy lub kołnierzowy
Szerokość prowadnicy:
15mm--65mm
Podkreślić:

Prowadnica liniowa hgw15

,

prowadnica liniowa do maszyny cnc

,

liniowy blok ślizgowy hgw20;

Opis produktu

hgw15 hgw20 prowadnica liniowa prowadnica łożysk kulkowych do maszyny cnc



Zastosowanie prowadnicy liniowej:

* 1. Centrum obróbcze
* 2. Obrabiarki,
* 3. Precyzyjne przetwarzanie
* 4. Ciężkie narzędzia tnące,
* 5. Maszyna do cięcia marmuru
* 6. młynek
* 7. Maszyna do wtrysku
* 8. cios
* 9. Urządzenia automatyki



Model Rozmiar kombinowany (mm) Rozmiar bloku (mm) Rozmiar szyny ślizgowej (mm)

Śruby mocujące do szyn ślizgowych
rozmiar

 Podstawowe dynamiczne obciążenie stałe Podstawowe stałe obciążenie stałe Dopuszczalny moment statyczny waga
Pan kN-m

Poseł
kN-m

 Mój kN-m

blok
kg

slajd
kg/m
H Cześć N W B Bi c U L Kl G M (A/B) T Ti h2 h3 Wr godz D h d P mi (mm) C(kN) C0(kN)
GHW15CA 24 4,3 16 47 38 4,5 30 39,4 61,4 8 5,3 M5/ φ4,5 6 8,9 3,95 3,7 15 15 7,5 5,3 4,5 60 20 M4xl6 11. 38 25,31 0,17 0,15 0,15 0,17 1,45
GHW20CA 30 4,6 21,5 63 53 5 40 50,5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17,5 9,5 8,5 6 60 20 M5xl6 17,75 37,84 0,38 0,27 0,27 0,40 2,21
GHW20HA 65,2 92,2 17,6 21.18 48,84 0,48 0,47 0,47 0,52
GHW25CA 36 5,5 23,5 70 57 6,5 45 58 84 11,8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26,48 56.19 0,64 0,51 0,51 0,59 3,21
GHW25HA 78,6 104,6 22,1 32,75 76,00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97,4 14.25 12 M10/φ9 8,5 16 6,5 10,8 28 26 14 12 9 80 20 M8x25 38,74 83,06 1,06 0,85 0,85 1,09 4.47
GHW30HA 93 120,4 25,75 47,27 110,13 1,40 1,47 1,47 1,44
GHW35CA 48 7,5 33 100 82 9 62 80 112,4 14,6 12 M10/φ9 10.1 18 9 12,6 34 29 14 12 9 80 20 M8x25 49,52 102,87 1,73 1,20 1,20 1,56 6.30
GHW35HA 105,8 138,2 27,5 60,21 136,31 2,29 2,08 2,08 2,06
GW45CA 60 9,5 37,5 120 100 10 80 97 139,4 13 12,9 M12/φ11 15,1 22 8,5 20,5 45 38 20 17 14 105 22,5 M12x35 77,57 155,93 3,01 2,35 2,35 2,79 10.41
GHW45HA 128,8 171,2 28,9 94,54 207,12 4.00 4.07 4.07 369
GHW55CA 70 13 43,5 140 116 12 95 117,7 166,7 17.35 12,9 M14/φ14 17,5 26,5 12 19 53 44 23 20 16 120 30 M14x45 114,44 227,81 5,66 4.06 4.06 4,52 15.08
GHW55HA 155,8 204,8 36,4 139,35 301,26 7,49 7.01 7.01 5,96
GHW65CA 90 15 53,5 170 142 14 110 144,2 200,2 23,1 12,9 M16/φ16 25 37,5 15 15 63 53 26 22 18 150 35 M16x50 163,63 324,71 10.02 6,44 6,44 9.17 21.18
GHW65HA 203,6 259,6 52,8 208,36 457,15 14.15 11.12 11.12 12.89


Prowadnica liniowa do maszyny CNC 0Prowadnica liniowa do maszyny CNC 1
