Liniowa prowadnica ruchu prowadnicy 4000 mm

Miejsce pochodzenia	Chiny
Nazwa handlowa	ZANE
Orzecznictwo	CE，ISO
Numer modelu	ZANE-ghw

Szczegóły Produktu

Nazwa produktu:

Mini prowadnica liniowa

Numer modelu:

HGW20CA, HGW20CA

Podstawowe komponenty:

prowadnica liniowa

Długość prowadnicy liniowej:

100 mm-4000 mm, dostępna będzie dowolna długość

Wysokość szyny ślizgowej:

1-5mm

Rodzaj:

Prowadnica ruchu liniowego

typ prowadnicy liniowej:

Typ W lub typ H lub typ R

Podkreślić:

Prowadnica liniowa HGW25

prowadnica liniowa 4000 mm

prowadnica liniowa typu R Hiwin;

Opis produktu

Prowadnica liniowa o niestandardowej długości HGW20 i blok do maszyny CNC

Prowadnice liniowe serii HG zostały zaprojektowane z nośnością i sztywnością wyższą niż inne podobne produkty z łukiem kołowym
optymalizacja rowków i konstrukcji.Charakteryzuje się równymi nośnościami w kierunku promieniowym, odwrotnym promieniowym i bocznym oraz
samonastawny, aby zaabsorbować błąd instalacji.W ten sposób prowadnice liniowe serii HG mogą osiągnąć długą żywotność przy dużej prędkości, wysokiej
dokładność i płynny ruch liniowy.

Jakie są cechy ?

Wysoka sztywność we wszystkich czterech kierunkach
Ze względu na czterorzędową konstrukcję prowadnica liniowa serii HG ma równe nośności w promieniu, wstecznie promieniowym i bocznym
wskazówki.Ponadto rowek o łuku kołowym zapewnia szeroką szerokość styku między kulkami a bieżnią rowka, co pozwala na duże dopuszczalne obciążenia i wysoką sztywność

Model	Rozmiar kombinowany (mm)			Rozmiar bloku (mm)													Rozmiar szyny ślizgowej (mm)							Śruby mocujące do szyn ślizgowych rozmiar	Podstawowe dynamiczne obciążenie stałe	Podstawowe stałe obciążenie stałe	Dopuszczalny moment statyczny					waga
																											Pan kN-m	Poseł kN-m			Mój kN-m	blok kg		slajd kg/m
	H	Cześć	N	W	B	Bi	c	U	L	Kl	G	M (A/B)	T	Ti	h2	h3	Wr	godz	D	h	d	P	mi	(mm)	C(kN)	C0(kN)
GHW15CA	24	4,3	16	47	38	4,5	30	39,4	61,4	8	5,3	M5/ φ4,5	6	8,9	3,95	3,7	15	15	7,5	5,3	4,5	60	20	M4xl6	11. 38	25,31	0,17		0,15	0,15		0,17	1,45
GHW20CA	30	4,6	21,5	63	53	5	40	50,5	77,5	10.25	12	M6/φ6	8	10	6	7	20	17,5	9,5	8,5	6	60	20	M5xl6	17,75	37,84	0,38		0,27	0,27		0,40	2,21
GHW20HA								65,2	92,2	17,6															21.18	48,84	0,48		0,47	0,47		0,52
GHW25CA	36	5,5	23,5	70	57	6,5	45	58	84	11,8	12	M8/φ77	8	14	6	9	23	22	11	9	7	60	20	M6x20	26,48	56.19	0,64		0,51	0,51		0,59	3,21
GHW25HA								78,6	104,6	22,1															32,75	76,00	0,87		0,88	0,88		0,80
GHW30CA	42	6	31	90	72	9	52	70	97,4	14.25	12	M10/φ9	8,5	16	6,5	10,8	28	26	14	12	9	80	20	M8x25	38,74	83,06	1,06		0,85	0,85		1,09	4.47
GHW30HA								93	120,4	25,75															47,27	110,13	1,40		1,47	1,47		1,44
GHW35CA	48	7,5	33	100	82	9	62	80	112,4	14,6	12	M10/φ9	10.1	18	9	12,6	34	29	14	12	9	80	20	M8x25	49,52	102,87	1,73		1,20	1,20		1,56	6.30
GHW35HA								105,8	138,2	27,5															60,21	136,31	2,29		2,08	2,08		2,06
GW45CA	60	9,5	37,5	120	100	10	80	97	139,4	13	12,9	M12/φ11	15,1	22	8,5	20,5	45	38	20	17	14	105	22,5	M12x35	77,57	155,93	3,01		2,35	2,35		2,79	10.41
GHW45HA								128,8	171,2	28,9															94,54	207,12	4.00		4.07	4.07		369
GHW55CA	70	13	43,5	140	116	12	95	117,7	166,7	17.35	12.9	M14/φ14	17,5	26,5	12	19	53	44	23	20	16	120	30	M14x45	114,44	227,81	5.66		4.06	4.06		4.52	15.08
GHW55HA								155,8	204,8	36,4															139,35	301.26	7.49		7.01	7.01		5,96
GHW65CA	90	15	53,5	170	142	14	110	144,2	200,2	23.1	12.9	M16/φ16	25	37,5	15	15	63	53	26	22	18	150	35	M16x50	163,63	324,71	10.02		6.44	6.44		9.17	21.18
GHW65HA								203,6	259,6	52,8															208,36	457.15	14.15		11.12	11.12		12.89

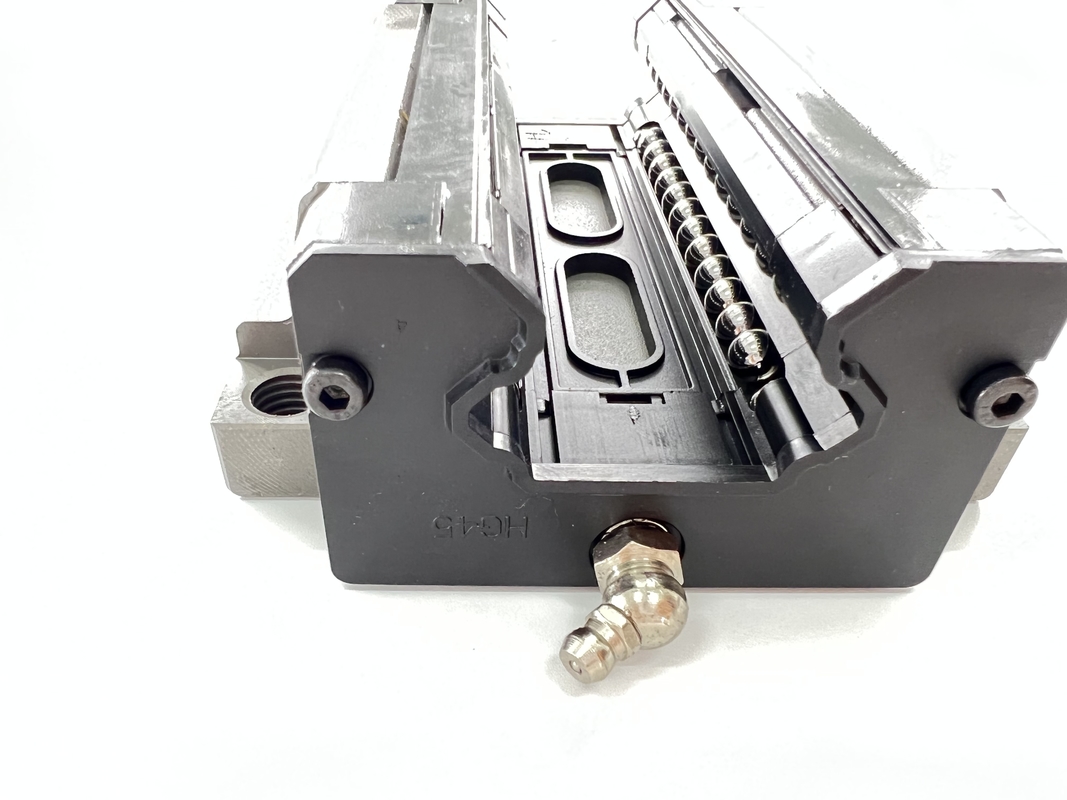

Liniowa prowadnica ruchu prowadnicy 4000 mm 0
