Liniowa szyna ślizgowa o średnim obciążeniu

Miejsce pochodzenia	Chiny
Nazwa handlowa	ZANE
Orzecznictwo	CE，ISO
Numer modelu	GHH-CA/GHH-HA

Szczegóły Produktu

Nazwa produktu:

Prowadnica liniowa

Funkcja:

niski poziom hałasu, wysoka precyzja, długa żywotność

Blok:

standardowy lub kołnierzowy

Typ obciążenia:

Podnoszenie obciążenia, lekkie obciążenie, średnie obciążenie

Aplikacja:

Linia Automatyki Kolejowej

Długość prowadnicy:

Zgodnie z Twoją prośbą

Struktura:

Szyna ślizgowa + blok ślizgowy

Występ:

Wysoka wydajność biegania

Podkreślić:

Liniowa szyna ślizgowa HGH45

liniowa szyna ślizgowa średniego obciążenia

prowadnica liniowa cnc z zestawem bloków

Opis produktu

prowadnica liniowa prowadnica liniowa cnc HGH45 z zestawem bloków o wysokiej precyzji

Jak wybrać dokładność prowadnicy liniowej?

Wybierając recyrkulacyjną prowadnicę liniową, należy określić kilka kryteriów, w tym rozmiar, napięcie wstępne i dokładność.I chociaż termin „dokładność” jest często używany w sensie ogólnym, w odniesieniu do prowadnic kulkowych lub wałeczkowych z recyrkulacją, oznacza on pięć cech:

Tolerancja wysokości montażu szyny i bloku
Dopuszczalna różnica wysokości między wieloma blokami na tej samej szynie
Tolerancja szerokości montażu szyny i bloku
Dopuszczalna różnica szerokości między wieloma blokami na tej samej szynie
Równoległość pomiędzy krawędziami odniesienia szyny i bloku

Model	Rozmiar kombinowany (mm)			Rozmiar bloku (mm)												Rozmiar szyny ślizgowej (mm)							Śruby mocujące do szyn ślizgowych rozmiar	Podstawowe dynamiczne obciążenie stałe	Podstawowe stałe obciążenie stałe	Dopuszczalny moment statyczny			waga
																										Pan kN^n	poseł kNf	Mój kNF	blok kg	slajd kg/n
	H	HI	N	W	B	BI	C	Li	L	KI	G	Mxl	T	h2	h3	WR	HR	D	h	d	P	mi	(mm)	C(kN)	Co(kN)
GHH15CA	28	4,3	9,5	34	26	4	26	39,4	61,4	10	5,3	M4x5	6	7,95	7,7	15	15	7,5	5,3	4,5	60	20	M4xl6	11.38	25,31	0,17	0,15	0,15	0,18	1,45
GHH20CA	30	4,6	12	44	32	6	36	50,5	77,5	12.25	12	M5x6	8	6	7	20	17,5	9,5	8,5	6	60	20	M5xl6	17,75	37,84	0,38	0,27	0,27	0,30	2,21
GHH20HA							50	65,2	92,2	12,6														21.18	48,84	0,48	0,47	0,47	0,39
GHH25CA	40	5,5		48	35	6,5	35	58	84	16,8	12	M6x8	8	10		23	22	11	9	7	60	20	M6x20	26,48	56.19	0,64	0,51	0,51	0,51	3,21
GHH25HA			12,5				50	78,6	104,6	19,6														32. 75	76,00	0,87	0,88	0,88	0,69
GHH30CA	45	6	16	60	40	10	40	70	97,4	20,25	12	M8xl0	8,5	9,5		28	26	14	12	9	80	20		38,74	83,06	1,06	0,85	0,85	0,88	4. 47
GHH30HA							60	93	120,4	21.75					13.8								M8x2ij	47.27	110.13	1.40	1.47	1.47	1.16
GHH35CA	55		18	70	50	10	50	80	112,4	20.6	12			16	19.6	34	29	14	12	9	80	20		49,52	102,87	1,73	1.20	1. 20	1,45	6. 30
GHH35HA		1.5					72	105,8	138,2	22,5		M8xl2												60.21	136,31	2.29	2.08	2.08	1,92
GHH45CA	70	9.5		86	60	13	60	97	139,4	23		M10xl7	16			45	38	20	17	14	105		M12x35	77,57	155,93	3.01	2.35	2.35	2.73	10.41
GHH45HA			20,5				80	128,8	171,2	28,9				L8.	30,5							22,5		94,54	207.12	4.00	4.07	4.07	3.61
GHH55CA	80			100	75		75	117,7	166,7	27,35		M12xl8		22	29	53	44	23	20	16	120	30	M14x45	114,44	227. 81	5,66	4.06	4.06	4.17	15.08
GHH55HA		13	23. 5			12. 5	95	155,8	204,8	36,4	12,9													139,35	301,26	7,49	7.01	7.01	5.49
GHH65CA	90	15		126	76	25	70	144,2	200,2	43,1			25	15	15	63	53	26	22	18	150	35	M16x50	163,63	324,71	10.02	6,44	6,44	7.00	21.18
GHH65HA			31,5				120	203,6	259,6	47,8	12,9	M16x20												208,36	457,15	14.15	11.12	11.12	9.82

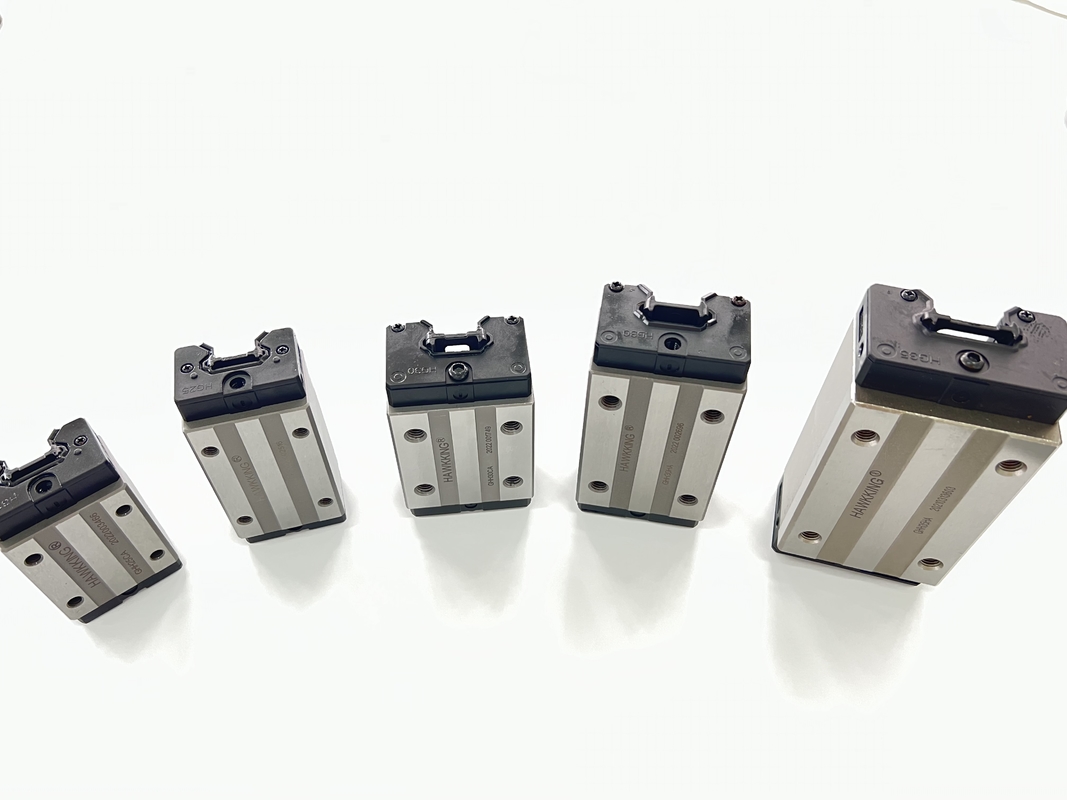

Liniowa szyna ślizgowa o średnim obciążeniu 0

Liniowa szyna ślizgowa o średnim obciążeniu 1

Wskazówki dotyczące zamawiania prowadnic liniowych i bloków prowadnic liniowych:

(1) Podaj nam szerokość prowadnicy liniowej: np. 9mm

(2) Jaki jest kod rozmiaru liniowych bloków prowadzących, pls?Np. MGN9C, HGH15CA itp.

(3) Jaka jest potrzebna długość prowadnicy liniowej i ile bloków prowadzących w jednej prowadnicy liniowej, pls?Np. MNG91R80MM;1 szt. klocków na prowadnicy liniowej 80mm

Wszystkie typy, które możemy wyprodukować prowadnica liniowa:

HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA

HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC

HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA

HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC

HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA

EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA

EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA

Nasze zalety prowadnic liniowych serii HG:

1. Kompletny system jednostek ślizgowych o wysokiej dokładności i można go przesuwać bez ugięcia.

2. Długa żywotność.

3. Szybka dostawa i dobra obsługa.

4.Duży zapasi niska partia hurtowa.

5. ISO9001:2008

6. Konkurencyjnycena, dobra jakość, szybka dostawa.

7.Szybka reakcja nae-maile lub szybkie rozwiązywanie pytań.

8. Uczciwa współpraca i obsługa.
